新アシバツナギS SMタイプ ナット可動式

仮設足場接続金具(壁つなぎアンカー 雄ネジW1/2-12 控え金具)
鉄骨造用(リップ溝形鋼 等辺山形鋼 角型鋼管)

◎鉄骨造の新築工事向け耐力を備え、作業性に優れ省力化が図れます。

◎Newタイプは、鉄下地1.6~3.2㎜に対応し特別に開発した高強度を誇るドリルネジです。

GS 新アシバツナギS SMタイプ ナット可動式
GS 新アシバツナギS SMタイプ ナット可動式
GS 新アシバツナギS SMタイプ ナット可動式
  • ご注文
  • 特長
  • 施工例
  • 施工手順
  • 仕様表
  • 強度表
  • 製品カタログ
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
GS 新アシバツナギS SMタイプ ナット可動式 箱

※適応壁厚=壁材厚㎜+下地間の隙間㎜

※NewSMは半ネジ、SMはL寸法128以上は半ネジ

商品コード 品 名 適応最小・最大壁厚
(mm)
鉄下地厚
(mm)
入 数 価格
[税別]
ご注文
000160 GS 新アシバツナギS New SM8×53 P1.25 50本入り(専用ビット1本付き)〈1本当り183.6円〉 当日出荷 13・37 1.6~3.2 50本 9,180円
000162 GS 新アシバツナギS New SM8×63 P1.25 50本入り(専用ビット1本付き)〈1本当り205.2円〉 当日出荷 13・47 1.6~3.2 50本 10,260円
000164 GS 新アシバツナギS New SM8×78 P1.25 30本入り(専用ビット1本付き)〈1本当り334.8円〉 当日出荷 13・62 1.6~3.2 30本 10,040円
000166 GS 新アシバツナギS New SM8×103 P1.25 30本入り(専用ビット1本付き)〈1本当り367.2円〉 当日出荷 13・87 1.6~3.2 30本 11,010円
000170 GS 新アシバツナギS SM8×78 P1.8 30本入り(専用ビット1本付き)〈1本当り313.2円〉 当日出荷    ・60 2.3~4.5 30本 9,390円
000172 GS 新アシバツナギS SM8×128 P1.8 30本入り(専用ビット1本付き)〈1本当り324円〉 当日出荷 28・110 2.3~6.5 30本 9,720円
000174 GS 新アシバツナギS SM8×158 P1.8 30本入り(専用ビット1本付き)〈1本当り432円〉 当日出荷 58・140 2.3~6.5 30本 12,960円
000176 GS 新アシバツナギS SM8×178 P1.8 30本入り(専用ビット1本付き)〈1本当り486円〉 当日出荷 78・160 2.3~6.5 30本 14,580円
000178 GS 新アシバツナギS SM8×198 P1.8 30本入り(専用ビット1本付き)〈1本当り540円〉 当日出荷 98・180 2.3~6.5 30本 16,200円
FAX注文
GS 新アシバツナギS SMタイプ ナット可動式 バラ

※適応壁厚=壁材厚㎜+下地間の隙間㎜

※NewSMは半ネジ、SMはL寸法128以上は半ネジ

商品コード 品 名 適応最小・最大壁厚
(mm)
鉄下地厚
(mm)
入 数 価格
[税別]
ご注文
000160s GS 新アシバツナギS New SM8×53 P1.25 バラ 当日出荷 13・37 1.6~3.2 1本 850円
000162s GS 新アシバツナギS New SM8×63 P1.25 バラ 当日出荷 13・47 1.6~3.2 1本 950円
000164s GS 新アシバツナギS New SM8×78 P1.25 バラ 当日出荷 13・62 1.6~3.2 1本 1,550円
000166s GS 新アシバツナギS New SM8×103 P1.25 バラ 当日出荷 13・87 1.6~3.2 1本 1,700円
000170s GS 新アシバツナギS SM8×78 P1.8 バラ 当日出荷    ・60 2.3~4.5 1本 1,450円
000172s GS 新アシバツナギS SM8×128 P1.8 バラ 当日出荷 28・110 2.3~6.5 1本 1,500円
000174s GS 新アシバツナギS SM8×158 P1.8 バラ 当日出荷 58・140 2.3~6.5 1本 2,000円
000176s GS 新アシバツナギS SM8×178 P1.8 バラ 当日出荷 78・160 2.3~6.5 1本 2,250円
000178s GS 新アシバツナギS SM8×198 P1.8 バラ 当日出荷 98・180 2.3~6.5 1本 2,500円
FAX注文
専用トルクスビット
専用トルクスビット
商品コード 品 名 入 数 価格
[税別]
ご注文
506099 専用トルクスビット T-30X50 当日出荷 1本
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円
  • イソバンド、断熱壁パネル、ALCパネル、ECP(押出成形セメント板)などの外壁材+鉄骨造用。
  • 鉄骨造外壁の仮設足場に壁つなぎを接続。
  • 鉄骨下地への穴あけとネジ立てを行う径8mmのドリルネジを採用。
  • 改修工事にも使用可能。
  • ネジとナット部(カーリング)の最大引張強度は、2,000kgfを誇り、他に無い技術です。
  • 壁つなぎとの接続は、壁つなぎを回転させずに、接続ナット・雄ネジを締め付けて可能です。
  • 鉄骨造の新築工事向け耐力を備えます。
  • 作業性に優れ、工事現場の省力化が図れます。
  • 小箱にねじ込み・取り外し用のトルクスビット(T30X50)付き。
GS 新アシバツナギS SMタイプ ナット可動式 施工例

▼外壁材はALC板、押出成形セメント板、金属断熱パネル等を介して(隙間も含めて)図のように締結します。

GS 新アシバツナギS SMタイプ ナット可動式 施工例
GS 新アシバツナギS SMタイプ ナット可動式 施工例
GS 新アシバツナギS SMタイプ ナット可動式 施工例
新アシバツナギS SFタイプ 横目地の金属断熱パネル 施工例
新アシバツナギS SFタイプ 縦目地の金属断熱パネル施工例
新アシバツナギS SFタイプ 横目地のALCパネル 施工例
新アシバツナギS SFタイプ 縦目地のALCパネル 施工例
新アシバツナギS SFタイプ 横目地のECP(押出成形セメント板)施工例
新アシバツナギS SFタイプ 縦目地のECP(押出成形セメント板)施工例
新アシバツナギS SFタイプ イソバンドBL-H 施工例
新アシバツナギS SFタイプ イソバンドBL 施工例

Newタイプは、外壁施工時に使用したネジを取り外しての改修工事にも最適です。

※外壁材及び締結材の間にネジが立つ別の建材が有る場合(雌ネジが形成)締結材にはねじ込みが出来ません。
先に外壁材等に(締結材は除く)8.5㎜の穿孔をして下さい。

GS 新アシバツナギS SMタイプ ナット可動式 施工手順

※ナットは360°方向に15°傾斜しても自由回転

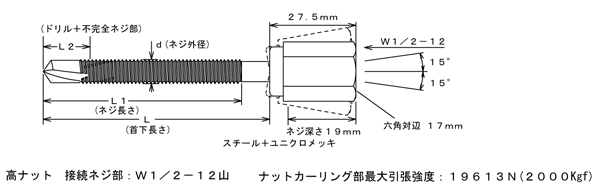

GS 新アシバツナギS SMタイプ ナット可動式 New SM8×78 寸法図

GS 新アシバツナギS SMタイプ ナット可動式 SM8×78 寸法図

品番 適応最小・最大壁厚
(mm)
鉄下地厚
(mm)
d(mm)×L(mm) L1
(mm)
L2
(mm)
ケース
入数
New SM8×53
P1.25細目ネジ
13・37 1.6~3.2 8.0×53 40 16 400
(50本×8)
New SM8×63
P1.25細目ネジ
13・47 1.6~3.2 8.0×63 50 16 400
(50本×8)
New SM8×78
P1.25細目ネジ
13・62 1.6~3.2 8.0×78 65 16 240
(30本×8)
New SM8×103
P1.25細目ネジ
13・87 1.6~3.2 8.0×103 90 16 240
(30本×8)
SM8×78
P1.8粗目ネジ
   ・60 2.3~4.5 8.0×78 78 18 240
(30本×8)
SM8×128
P1.8粗目ネジ
28・110 2.3~6.5 8.0×128 100 18 240
(30本×8)
SM8×158
P1.8粗目ネジ
58・140 2.3~6.5 8.0×158 100 18 180
(30本×6)
SM8×178
P1.8粗目ネジ
78・160 2.3~6.5 8.0×178 100 18 180
(30本×6)
SM8×198
P1.8粗目ネジ
98・180 2.3~6.5 8.0×198 100 18 180
(30本×6)

※適応壁厚=壁材厚㎜+下地間の隙間㎜

※NewSMは半ネジ、SMはL寸法128以上は半ネジ。

▼専用四角ビット

品 名 入 数
専用トルクスビット(T-30X50) 10×10

※高ナットカーリングカシメ部 最大引張強度:19,613N(2,000Kgf)

品番 最大引張強度 N(Kgf) t=下地厚(㎜)
NewSM8×53
NewSM8×63
NewSM8×78
NewSM8×103
一般構造用軽量形鋼リップ溝形鋼 75×45×15 1.6t 5,000N(510kgf)
一般構造用角形鋼管 100×100 2.3t 8,300N(846kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 13,200N(1,346kgf)
SM8×78 一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 5,864N(598kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 8,414N(858kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 14,386N(1,467kgf)
SM8×128
SM8×158
SM8×178
SM8×198
一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 5,864N(598kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 8,414N(858kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 14,386N(1,467kgf)
熱間圧延形鋼等辺山形鋼 50×50 6.0t 19,613N(2,000kgf)

(社)仮設工業会編の足場工事マニュアルに準じて、十分な安全率を考慮して下さい。

許容荷重=最大引張強度÷安全率(法令の定め・施工現場の環境を考慮し安全率は2.0以上を目安にして下さい)

外壁材とアシバツナギのナット部は、過剰な締め付けによるトラブルを防ぐため僅かな隙間を設けて締結して下さい。

引張強度圧縮強度ですが、極力曲げ方向の荷重負担のない状態で壁つなぎの接続をして下さい。

推奨工具は回転専用スクリュードライバーです、14.4V以上の機種で毎分1,300~1,700回転で締結して下さい。

推奨工具以外のインパクトレンチ・インパクトドライバーでは、適正な穴加工・ネジ加工が行えず強度の保証は致しかねます。

鉄下地が厚い場合でネジ加工がスムーズに行えない場合は、回転を下げてトルク調整をして締結して下さい。

付属の専用ビットを必ず使用して下さい。

専用ビット及び推奨工具以外の使用では、ネジ頭のリセス及びビットの破損を招き施工トラブルが生じます。

※木下地の場合木質、部位、樹齢、水分含有率、ねじ込み深さにより強度が異なりますので配慮して使用して下さい。

※アシバツナギの締結は、下地に対し直角に施工して下さい。

※壁つなぎの雄ネジ部に傷や錆び等のままで、接続しないで下さい。

※推奨工具を使用せず下穴を別工具で穴あけ加工しての締結では、記載の最大引張強度は得られません。

※製品は改良の為、予告なく変更することがありますのでご了承下さい。
