ジョイントハンガー 3分(W3/8-16)ボルト接続金具 上下左右型

全ネジボルト取付 ボルト控え金具 鋼製下地用および木下地用
W5/16、W3/8、W1/2用
ジョイントハンガー
ジョイントハンガー施工例
  • ご注文
  • 特長
  • 用途
  • 施工方法
  • 仕様表
  • 製品画像
  • 製品カタログ
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
ジョイントハンガー 左右ドリル-6.3×25 鋼製下地用
ジョイントハンガー 左右ドリル-6.3×25
商品コード 品 名 適応材
・厚み
入 数 価格
[税別]
ご注文
711450 ジョイントハンガー 左右ドリル-6.3×25
鋼製下地用 小箱(四角ビット2本入り) 当日出荷
鋼製
4.5mm
まで
80個

711450N ジョイントハンガー 左右ドリル-6.3×25
鋼製下地用 パック 当日出荷
鋼製
4.5mm
まで
5個 パック
711450S ジョイントハンガー 左右ドリル-6.3×25
鋼製下地用 バラ 当日出荷
鋼製
4.5mm
まで
1個
FAX注文
ジョイントハンガー 左右ドリル-6.0×40 鋼製下地用
ジョイントハンガー 左右ドリル-6.0×40
商品コード 品 名 適応材・厚み 入 数 価格
[税別]
ご注文
711451 ジョイントハンガー 左右ドリル-6.0×40
鋼製下地用 小箱(四角ビット2本入り) 当日出荷
鋼製
15.0mm
まで
80個

711451N ジョイントハンガー 左右ドリル-6.0×40
鋼製下地用 パック 当日出荷
鋼製
15.0mm
まで
5個 パック
711451S ジョイントハンガー 左右ドリル-6.0×40
鋼製下地用 バラ 当日出荷
鋼製
15.0mm
まで
1個
FAX注文
ジョイントハンガー 左右ウッド-6.0×60 木下地用
ジョイントハンガー 左右ウッド-6.0×60
商品コード 品 名 適応材・厚み 入 数 価格
[税別]
ご注文
711452 ジョイントハンガー 左右ウッド-6.0×60
木下地用 小箱(四角ビット2本入り) 当日出荷

60mm
以上
70個

711452N ジョイントハンガー 左右ウッド-6.0×60
木下地用 パック 当日出荷

60mm
以上
5個 パック
711452S ジョイントハンガー 左右ウッド-6.0×60
木下地用 バラ 当日出荷

60mm
以上
1個
FAX注文
ジョイントハンガー 上下ドリル-6.3×25 鋼製下地用
ジョイントハンガー 上下ドリル-6.3×25
商品コード 品 名 適応材・厚み 入 数 価格
[税別]
ご注文
711460 ジョイントハンガー 上下ドリル-6.3×25
鋼製下地用 小箱(四角ビット2本入り) 当日出荷
鋼製
4.5mm
まで
80個

711460N ジョイントハンガー 上下ドリル-6.3×25
鋼製下地用 パック 当日出荷
鋼製
4.5mm
まで
5個 パック
711460S ジョイントハンガー 上下ドリル-6.3×25
鋼製下地用 バラ 当日出荷
鋼製
4.5mm
まで
1個
FAX注文
ジョイントハンガー 上下ドリル-6.0×40 鋼製下地用
ジョイントハンガー 上下ドリル-6.0×40
商品コード 品 名 適応材・厚み 入 数 価格
[税別]
ご注文
711461 ジョイントハンガー 上下ドリル-6.0×40
鋼製下地用 小箱(四角ビット2本入り) 当日出荷
鋼製
15.0mm
まで
80個

711461N ジョイントハンガー 上下ドリル-6.0×40
鋼製下地用 パック 当日出荷
鋼製
15.0mm
まで
5個 パック
711461S ジョイントハンガー 上下ドリル-6.0×40
鋼製下地用 バラ 当日出荷
鋼製
15.0mm
まで
1個
FAX注文
ジョイントハンガー用四角ビット
商品コード 品 名 入 数 価格
[税別]
ご注文
506096j ジョイントハンガー用四角ビット 当日出荷 1本
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円
  • H型鋼、C型鋼、アングル、木材に全ネジボルト(W3/8)を取り付ける際に使用する金具です。
  • H型鋼、C型鋼、アングル等の鋼材または木材に直接打ち込む(ねじ込む)だけで取り付け出来きます。
  • 用途に合わせた方向へ全ネジボルトを取付ることが出来ます。
  • 鋼製下地用の【ジョイントハンガー 左右ドリル-6.0×40】【ジョイントハンガー 上下ドリル-6.0×40】には高性能なミーリングドリル(切削加工製の刃先)を採用し板厚最大15.0mmまで可能です。
  • 3分のボルト(W3/8-16)、寸切ボルトの接続・取付。
  • C型鋼、アングル、H型鋼、山形鋼、木材などに直接打ち込み。
  • 専用工具不要。
  • ボルトの接続は簡単。更に希望の方法・向きにボルトを取付できます。付属の四角ビットで取付できます。

※W5/16-18の全ネジボルト(2分五厘)及びW1/2-12の全ネジボルト(4分)は受注生産します。
ナットのネジサイズW5/16-18またはW1/2-12がご必要な場合はお問合せください。

ジョイントハンガー

※カムアウトしない高トルク伝達の四角ビット(#3X65mmL)にて取り付け。

ジョイントハンガー仕様表

※但し使用工具能力によって異なります。

*ナット部のネジサイズW5/16-18、W1/2-12は受注生産品

ジョイントハンガー寸法図

・ジョイントハンガー用四角ビット

品 名 入 数
ジョイントハンガー用四角ビット 10×10

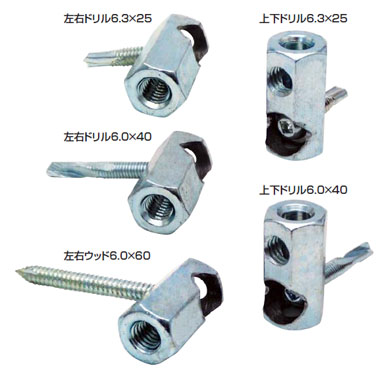

▼ ジョイントハンガー

ジョイントハンガー

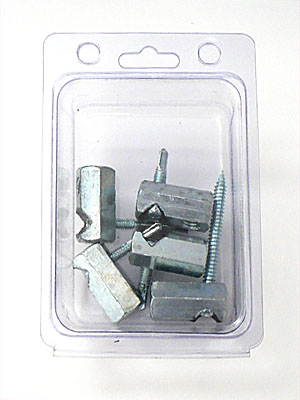

▼ ジョイントハンガー パック

ジョイントハンガー パック

▼ ジョイントハンガー取り付け用四角ビット(No.3X65mm)

ジョイントハンガー取り付け用四角ビット

※小箱毎にビット2本入り。パック及びバラの場合は付属しておりません。

ジョイントハンガー 3分(W3/8-16)
ボルト接続金具 上下左右型

製品カタログ
ジョイントハンガー 3分(W3/8-16)ボルト接続金具 上下左右型
ジョイントハンガー 3分(W3/8-16)
承認図(標準仕様書)
ジョイントハンガー 3分(W3/8-16)
