マジックナット ウィットサイズ

ボルト中間部に締結可能な 分割開閉式のスピードナット

ドイツ特許 第10394094号・イギリス特許 第GB2414946号・アメリカ特願 US2007/0017083
意匠登録 第1081785号・第1473015号・第1473422号・第1496411号・第1496932号

シグロック マジックナット
シグロック マジックナット
シグロック マジックナット
  • ご注文
  • 特長・施工例
  • 施工方法
  • 製品案内ビデオ
  • サイズ表
  • 仕様表
  • 引張強度表
  • 製品カタログ
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
マジックナット ウィットサイズ
マジックナットマジックナット
商品コード 品 名 1インチ当たりの
ネジ山数
入 数 価格
[税別]
ご注文
000318 マジックナット W1/4 50個入り 当日出荷 20 50個 パック
000318t マジックナット W1/4 バラ 当日出荷 20 1個
000320 マジックナット W5/16 50個入り 当日出荷 18 50個 パック
000320t マジックナット W5/16 バラ 当日出荷 18 1個
000322 マジックナット W3/8 50個入り 当日出荷 16 50個 7,000円 パック
000322n マジックナット W3/8 20個入り 当日出荷 16 20個 4,000円 パック
000322c マジックナット W3/8 250個(50個入りパック×5) 当日出荷 16 250個 33,000円 ケース
000322t マジックナット W3/8 バラ 当日出荷 16 1個 300円
000324 マジックナット W1/2 10個入り 当日出荷 12 10個 パック
000324t マジックナット W1/2 バラ 当日出荷 12 1個
000326 マジックナット W5/8 10個入り 当日出荷 11 10個 パック
000326t マジックナット W5/8 バラ 当日出荷 11 1個
713176 マジックナット 1/2-13UNC(ユニファイ並目ネジ)パック 2~3日で出荷 13 10個 パック
713176t マジックナット 1/2-13UNC(ユニファイ並目ネジ)
バラ 2~3日で出荷
13 1個
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円

既成概念を変えた画期的ナット。予定外の増設工事やナットの入れ忘れ、吊りボルトの中間部への増設などなど、エコノミーに対応出来ます。

  • 無電柱化に伴う、配線・電線の移設・埋設工事に。
  • 天井下地、各種配管・配線等、器材を支持固定する吊りボルト等の中間部へ取り付け出来ます。
  • 余分なナット回しが不要で必要な場所へすぐに取り付け。
  • 追加工事、ハンガー増設に。

▼施工例

シグロック マジックナット 施工例

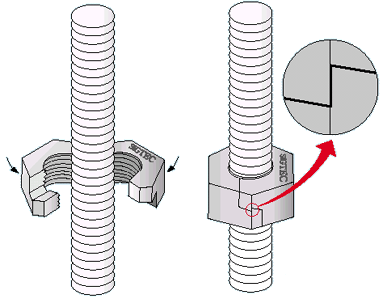

シグロック マジックナット 施工方法

*高精度の雌ネジを得るため、組み立て後にネジ加工をしております。

*さらに緩み止めが必要な場合には、市販のネジロック剤を塗布して下さい。

*閉じられたものを開くには、尖鋭なピン等を合わせ目に差し込んで行います。

▽1分51秒、音声つき

シグロック マジックナット サイズ表
品名・サイズ ねじピッチ S (mm) m (mm) ケース入数 商品コード
マジックナット W1/4 20山/1吋 19.0 8.0 500 (50ヶ×10) 000318
マジックナット W5/16 18山/1吋 19.0 8.0 500 (50ヶ×10) 000320
マジックナット W3/8 16山/1吋 19.0 8.0 500 (50ヶ×10) 000322
マジックナット W1/2 12山/1吋 27.0 13.0 100 (10ヶ×10) 000324
マジックナット W5/8 11山/1吋 27.0 13.0 100 (10ヶ×10) 000326

■物性表

亜鉛合金の種類 引張試験 衝撃値 硬さ 線膨張係数 比熱 熱伝導率 融点
引張強さN/mm² 伸び% N・m/cm² HB(10/500) μm/m-℃ J/g-℃ W/m-K
ZDC2 285 10 140 82 (20℃)27.4 0.420 113 381~387前後
シグロック マジックナット 製品パッケージ
▲マジックナット 製品パッケージ
ネジサイズ 最大引張強度 締め付けトルク目安
W1/4-20 9,100N (928kgf) 1.9N・m (19kgf・㎝)
W5/16-18 13,200N (1,350kgf) 4.5N・m (46kgf・㎝)
W3/8-16 17,800N (1,820kgf) 8.8N・m (90kgf・㎝)
W1/2-12 37,500N (3,820kgf) 15.5N・m (158kgf・㎝)
W5/8-11 29,800N (3,040kgf) 38.2N・m (390kgf・㎝)

※製品が亜鉛合金ダイキャスト製のため、鋼製ナットと同様に使用すると問題が生じます。安全率を充分考慮して下さい。

※鋼製ナット同様に締め付けると締め付けるだけで破断する場合があります。

※施工条件や座面状態と製品材質(亜鉛合金ダイキャスト製)で最大引張強度にバラツキが生じますので、充分に考慮して使用してください。

※雄ネジ(ボルト)への組み込みは正しい位置で勘合させて、サイズに合うレンチを必ず使用して下さい。

※過剰な締め付けでは破損に繋がります、締め付けトルク目安以下で必ず使用して下さい。

※取り外し後のマジックナットを開くには、先鋭なピン等を合わせ目に差し込んで行います。

※製品は改良の為、予告なく変更することがありますのでご了承下さい。

マジックナット
製品カタログ
マジックナット
マジックナット
引張試験成績書
マジックナット
マジックナット
使用上の注意
マジックナット 注意書
シグロック®マジックナット
(W3/8以外)

承認図(標準仕様書)
