ドリルハンガー3014(W3/8-16)ボルト接続金具

後付工法用 軽天・設備用 吊りボルト支持金具 (W3/8-16)
ドリルハンガー3014(W3/8-16)ボルト接続金具
ドリルハンガー3014(W3/8-16)ボルト接続金具
ドリルハンガー
ドリルハンガー一覧(クリックで拡大画像を表示します)
  • ご注文
  • 特長
  • 施工例
  • 寸法図
  • 仕様表
  • 引張強度表
  • 製品カタログ
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
ドリルハンガー3014(W3/8-16)ボルト接続金具
(3014A、3014B、3014N、3014Sは「入数」の違いです。製品は同じものです)
商品コード 品 名 入 数 価格
[税別]
ご注文
709900 ドリルハンガー 500本〈1本当り114円〉 3014A 当日出荷 500本
709910 ドリルハンガー 80本〈1本当り135円〉 3014B 当日出荷 80本
709900N ドリルハンガー 10本〈1本当り360円〉 3014N 当日出荷 10本
709900S ドリルハンガー バラ〈1本当り1000円〉 3014S 当日出荷 1本 1,000円
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円
  • 吊りボルト支持金具。W3/8-16のナット付ファスナー。
  • W3/8-16(3分)のナットが固定しており、ズンギリボルトなどを簡単に接続します。
  • 鋼製下地、天吊り用Cチャンネル鋼材、デッキプレートなどに使用できます。
  • 雨樋(竪樋)の取付け・リフォーム工事、配水管・排水パイプ等の固定、羽子板ボルトの接続にも最適。
  • 対辺14.0mmのソケットビットにて締め付けてください。
  • ドリルハンガー3014の本体は、呼び径:φ8mmのドリル(刃先)。
  • 本体とナットは、錆びにくい高耐食性防錆処理(ラスパートシルバー)仕上げ。
  • ワッシャーは、耐候性・耐薬品性に富むネオプレンと一体化したボンデッドワッシャーを採用。

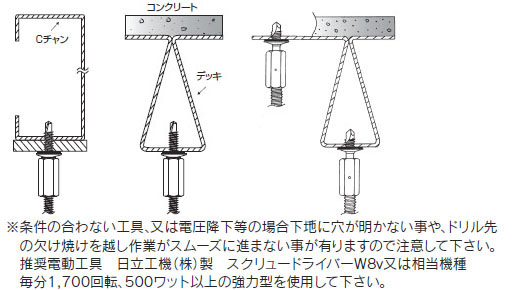

ドリルハンガー3014(W3/8-16)ボルト接続金具 施工例

・高ナット 接続ネジ部 W1/2-12山 ナット対辺 17mm ナット長さ 27.5mm

ナットカーリング部最大引張強度 19613N(2000Kgf)

ドリルハンガー3014(W3/8-16)ボルト接続金具 寸法図 ドリルハンガー3014(W3/8-16)ボルト接続金具 寸法図
ドリルハンガー3014(W3/8-16)ボルト接続金具 寸法図

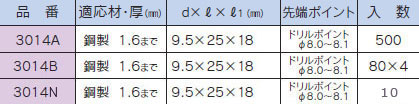

品 番 φd (mm) L×L1×L2 (mm) 六角対辺(mm) 最大引抜強度(kgf) 入 数
3014A 19 55×18×30 14 0.6t 200
0.8t 280
1.2t 330
1.6t 580
500
3014B 19 55×18×30 14 80×4
3014N 19 55×18×30 14 10

※対辺14mmのソケットレンチにて締付けて下さい。(市販のソケットレンチで施工できます)

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

ドリルハンガー
3014(W3/8-16)

焼入・引張強度成績書
ドリルハンガー W3014(W3/8-16)
ドリルハンガー
3014(W3/8-16)

製品カタログ
ドリルハンガー3014(W3/8-16)
ドリルハンガー
3014(W3/8-16)

承認図(標準仕様書)
ドリルハンガー 3014(W3/8-16)
