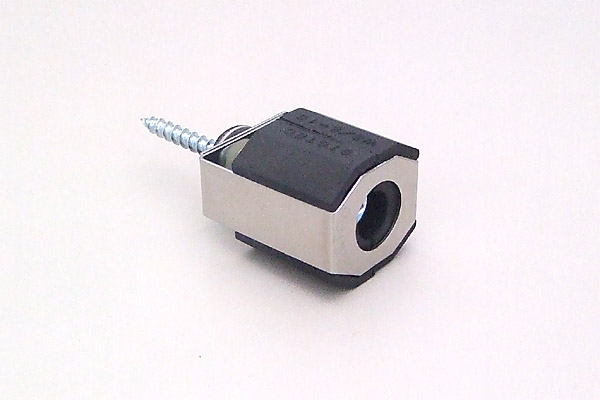

ウッドハンガー 絶縁タイプ 3/8×4.5×32

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16 下地金具 木用
大幅な工期短縮・コスト削減できます
ウッドハンガー 絶縁タイプ 3/8×4.5×32
ウッドハンガー 絶縁タイプ 3/8×4.5×32
ウッドハンガー 絶縁タイプ 3/8×4.5×32
ウッドハンガー 絶縁タイプ 3/8×4.5×32
ウッドハンガー 絶縁タイプ 3/8×4.5×32
ウッドハンガー 絶縁タイプ 3/8×4.5×32
高ナット ストッパー付き
高ナット ストッパー付き(ナット雌ネジ中心に突起あり)
  • ご注文

  • 特長・
    用途
  • 施工例・
    施工方法
  • 仕様表

  • 引張
    強度表
  • 材質・
    サイズ表
  • 製品
    カタログ
  • 承認図
    (標準仕様書)
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
ウッドハンガー 絶縁タイプ
ウッドハンガー 絶縁タイプ
商品コード 品 名 入 数 価格
[税別]
ご注文
010032 ウッドハンガー 絶縁タイプ 3/8×4.5×32 当日出荷 60個 5,500円
010032t ウッドハンガー 絶縁タイプ 3/8×4.5×32 バラ 当日出荷 1個 500円
FAX注文
高ナット ストッパー付き
六角高ナット センター止め付き(ナット雌ネジ中心に突起あり)
ユニクロ
高ナット ストッパー付き
商品コード 品 名 サイズ 入 数 価格
[税別]
ご注文
710064 高ナット ストッパー付き ユニクロ 50L 85個入り〈1個当り50円〉当日出荷 W3/8x14x50mm 85個 4,250円
710064t 高ナット ストッパー付き ユニクロ 50L バラ〈1個当り150円〉当日出荷 W3/8x14x50mm 1個 150円
FAX注文
高ナット ストッパー付き
六角高ナット センター止め付き(ナット雌ネジ中心に突起あり)
ラスパート 塩水噴霧試験時間1,000時間
高ナット ストッパー付き
商品コード 品 名 サイズ 入 数 価格
[税別]
ご注文
710062 高ナット ストッパー付き ラスパート 30L 当日出荷 W3/8x14x30mm 150個
710062n 高ナット ストッパー付き ラスパート 30L バラ 当日出荷 W3/8x14x30mm 1個
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円
  • 軽量天井へ簡単に吊りボルトを取付可能です。
  • 天然ゴムが振動を吸収します。
  • 天然ゴムを使用し、優れた断熱性(結露防止)および防振・防音効果があります。
  • 木材下地に対応する取り付けビスで締結します。

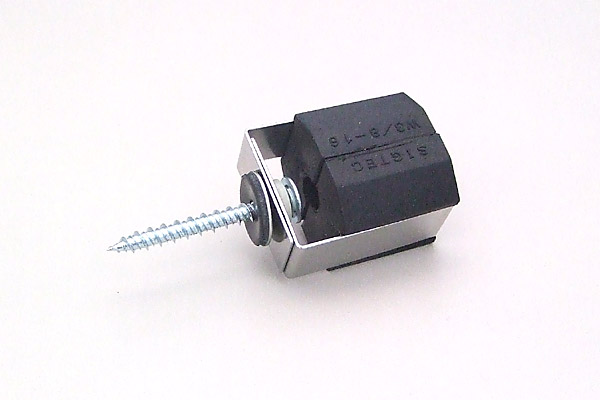

  • 天然ゴムで覆われたW3/8-16(3分)のナットが組み込まれているハンガーです。
  • ステンレスのフレームでさびにも強い。

用途:軽量天井、配管工事、空調機器取り付け、電気設備工事ほか

・軽量天井の使用例

軽量天井の使用例 ウッドハンガー 絶縁タイプ 施工例
施工方法
吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

付属の十字ビットで締め付ける

吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

吊りボルトをねじ込む

吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

完了

品 名 用 途 下穴 十字
ビット
推奨使用工具 入 数
ウッドハンガー 絶縁タイプ 3/8×4.5×32 木材
(堅木でも割れない)
不要 No.2 回転専用
毎分500回転以下
60×4

※ウウッドハンガーは軽量鋼(1㎜以下)下穴不要で使用出来ます。

※木材用で強度が必要なときはALCハンガー6.2×43Nの使用をお薦め致します。木質にもよりますが約1.5倍の引張強度となります。

・六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)

品 名
入 数
高ナットストッパー付き W3/8×14x30
150
高ナットストッパー付き W3/8×14x50
70
品 名 最大引張強度
N (kgf)
試験材 状態
ウッドハンガー 絶縁タイプ 3/8×4.5×32 4413(450) 針葉樹
埋め込み深さ:36 ㎜
ビス抜け

※木質により引張強度は変わります。

※安全率は使用状態により異なりますので充分に考慮してご使用下さい。

※最大引張強度は実測値です。

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

品 名 ネジ部 フレーム ナットケース ナット ワッシャー ボンデッドワッシャー
ウッドハンガー 絶縁タイプ 3/8×4.5×32 鉄ユニクロメッキ SUS 304 天然ゴム 鉄ユニクロメッキ ナイロン66 SUS304

EPDMゴム

・熱伝導率 天然ゴム : 0.13W/m・k

・鉄 : 75.36W/m・k

・鉄の約1/580

※目安としての参考値です。保証値ではありません。

ウッドハンガー 絶縁タイプ サイズ表
GS ナット付きハンガー
絶縁タイプ

製品カタログ
GS ナット付きハンガー 絶縁タイプ
ウッドハンガー
絶縁タイプ

引張試験成績書
ウッドハンガー 絶縁タイプ
ウッドハンガー
絶縁タイプ

承認図(標準仕様書)
ウッドハンガー 絶縁タイプ
