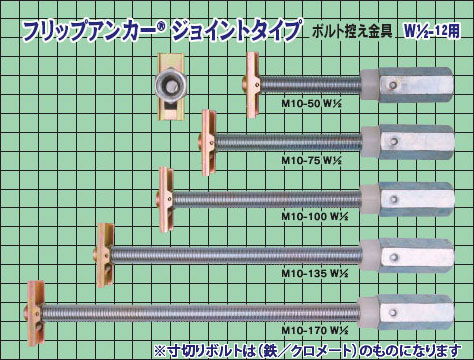

フリップアンカー ジョイントタイプ

中空壁用アンカー 強力固定タイプ
W1/2-12ボルト控え金具
フリップアンカー ジョイントタイプ
フリップアンカー ジョイントタイプ
フリップアンカー ジョイントタイプ
フリップアンカー ジョイントタイプ(クリックで拡大画像を表示します)
  • ご注文
  • 施工方法
  • 仕様表
  • 特長
  • 寸法図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
商品コード 品 名 適応厚
mm
ネジ部
mm
下穴径
mm
ナット部 入 数 価格
[税別]
ご注文
713460 フリップアンカー ジョイントタイプ FA-10x50 30個入り 約3営業日で出荷 12~50 75 16.5 W1/2 30個 9,200円
713460S フリップアンカー ジョイントタイプ FA-10x50 バラ 約3営業日で出荷 12~50 75 16.5 W1/2 1個 550円
713460N フリップアンカー ジョイントタイプ FA-10x50 10個入り 約3営業日で出荷 12~50 75 16.5 W1/2 10個 4,000円
FAX注文
商品コード 品 名 適応厚
mm
ネジ部
mm
下穴径
mm
ナット部 入 数 価格
[税別]
ご注文
713462 フリップアンカー ジョイントタイプ FA-10x75 25個入り 約3営業日で出荷 12~75 100 16.5 W1/2 25個 8,500円
713462S フリップアンカー ジョイントタイプ FA-10x75 バラ 約3営業日で出荷 12~75 100 16.5 W1/2 1個 610円
713462N フリップアンカー ジョイントタイプ FA-10x75 10個入り 約3営業日で出荷 12~75 100 16.5 W1/2 10個 4,300円
FAX注文
商品コード 品 名 適応厚
mm
ネジ部
mm
下穴径
mm
ナット部 入 数 価格
[税別]
ご注文
713464 フリップアンカー ジョイントタイプ FA-10x100 セット 入荷待ち 12~100 125 16.5 W1/2 20個 [入荷待ち]
ご注文できません
713464S フリップアンカー ジョイントタイプ FA-10x100 バラ 入荷待ち 12~100 125 16.5 W1/2 1個 [入荷待ち]
ご注文できません
713466 フリップアンカー ジョイントタイプ FA-10x135 セット 入荷待ち 12~135 160 16.5 W1/2 20個 [入荷待ち]
ご注文できません
713466S フリップアンカー ジョイントタイプ FA-10x135 バラ 入荷待ち 12~135 160 16.5 W1/2 1個 [入荷待ち]
ご注文できません
713468 フリップアンカー ジョイントタイプ FA-10x170 セット 入荷待ち 12~170 195 16.5 W1/2 15個 [入荷待ち]
ご注文できません
713468S フリップアンカー ジョイントタイプ FA-10x170 バラ 入荷待ち 12~170 195 16.5 W1/2 1個 [入荷待ち]
ご注文できません

フリップアンカー 施工方法

下穴にさし込む

フリップアンカー 施工方法

フリップアンカーが自動的に90°反転した状態でブッシュを下穴に組込む

フリップアンカー 施工方法

ボルトを強く引き込んだ後、ねじ込む

フリップアンカー 施工方法

施工完了

品 名 下穴径(mm) 適応厚(mm) L(mm)
FA-10x 50 NW1/2 16.5 12~ 50 75
FA-10x 75 NW1/2 16.5 12~ 75 100
FA-10x100 NW1/2 16.5 12~100 125
FA-10x135 NW1/2 16.5 12~135 160
FA-10x170 NW1/2 16.5 12~170 195
  • 中空壁やパネルなど、木材・コンクリート・鉄材等のあらゆる締結母材(ボード)に、W1/2-12(4分)のボルトを簡単に取付できます。
  • W1/2-12(4分)のナットが付いており、壁つなぎ等のW1/2-12(4分)の雄ねじ製品を取付できます。
  • 下穴に差し込むと、フリップアンカーが90度自動反転します。
  • 全ての作業が片側から出来ます。
  • 組み合わせるボルトの長さを変えることで、あらゆるボード厚(板厚)に対応します。
  • 取付可能な壁厚に制限はありません。なお、標準品では50mm、75mm、100mm、135mm、170mmのボルト(適応板厚)で用意しています。
  • 必要に応じて、ご希望のボルトの長さにも対応可能です。
フリップアンカー ジョイントタイプ 寸法図
