ドリルハンガー 3分(W3/8-16)ボルト接続金具
(旧 タテドイツナギ)

後付工法用 雨樋(堅樋)接続金具(W3/8-16)
ドリルハンガー TWS-N・TWW-Nタイプ(クリックすると拡大画像を表示します)
ドリルハンガー TWS-N・TWW-Nタイプ
ドリルハンガー
ドリルハンガー一覧(クリックで拡大画像を表示します)
ドリルハンガー 製品パッケージ
ドリルハンガー 製品パッケージ(クリックで拡大画像を表示します)
  • ご注文
  • 特長
  • 施工例
  • サイズ表
  • 仕様表
  • 製品カタログ
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
ドリルハンガー TWS-N27~TWS-N77 鋼製下地用 3.2mmまで
ドリルハンガー TWS-N27~TWS-N77 鋼製下地用 3.2mmまで
商品コード 品 名 適応壁厚
(mm)
下地厚
(mm)
入 数 価格
[税別]
ご注文
711900 ドリルハンガー TWS-N27 当日出荷 11 1.6~3.2 50本
711902 ドリルハンガー TWS-N52 当日出荷 36 1.6~3.2 50本
711903 ドリルハンガー TWS-N77 当日出荷 61 1.6~3.2 50本
FAX注文

ドリルハンガー TWS-N107 鋼製下地用 6.0mmまで
ドリルハンガー TWS-N107 鋼製下地用 6.0mmまで
商品コード 品 名 適応壁厚
(mm)
下地厚
(mm)
入 数 価格
[税別]
ご注文
711905 ドリルハンガー TWS-N107 当日出荷 85 2.3~6.0 30本
FAX注文

ドリルハンガー TWS-N132 鋼製下地用 7.5mmまで
ドリルハンガー TWS-N132 鋼製下地用 7.5mmまで
商品コード 品 名 適応壁厚
(mm)
下地厚
(mm)
入 数 価格
[税別]
ご注文
711906 ドリルハンガー TWS-N132 当日出荷 110 3.2~7.5 30本
FAX注文

ドリルハンガー TWS-N32S 鋼製下地用 12.0mmまで
ドリルハンガー TWS-N32S 鋼製下地用 12.0mmまで
商品コード 品 名 下地厚
(mm)
入 数 価格
[税別]
ご注文
711912 ドリルハンガー TWS-N32S 50本 当日出荷 鉄下地・12.0まで 50本 9,000円
711912n ドリルハンガー TWS-N32S 10本 当日出荷 鉄下地・12.0まで 10本 3,800円
FAX注文

ドリルハンガー TWW-N82 木下地用 60mm以上
ドリルハンガー TWW-N82 木下地用 60mm以上
商品コード 品 名 適応壁厚
(mm)
下地厚
(mm)
入 数 価格
[税別]
ご注文
711910 ドリルハンガー TWW-N82 入荷待ち 21 60以上 50本 [入荷待ち]
ご注文できません
高ナット付きハンガー NFS-W3/8×18
高ナット付きハンガー NFS-W3/8×18
商品コード 品 名 適応下地厚
(mm)
入 数 価格
[税別]
ご注文
000093 高ナット付きハンガー NFS-W3/8×18 500本 当日出荷 鉄下地
0.6~1.6
500本 82,500円
000093s 高ナット付きハンガー NFS-W3/8×18 バラ 当日出荷 鉄下地
0.6~1.6
1本 990円
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円
  • 3分ボルト控え金具です。W3/8-16のナット付きファスナー。
  • W3/8-16(3分)のナットが固定しており、W3/8-16(3分)のボルト・寸切ボルトを簡単に取り付け可能です。
  • 雨樋・竪樋・配水管・排水パイプ等の固定に、羽子板ボルトの接続にも最適です。
  • 取り付けは、対辺14.0mmのソケットビットにて締め付けてください。
  • 鋼製下地(C型鋼・デッキプレート・H型鋼など)、木下地へ取付可能です。
  • TWS-N・TWW-Nタイプのナット(対辺14mm)及びネジ部は、高耐食性防錆処理(ラスパートシルバー)。
  • ワッシャー部は、耐候性・耐薬品性に富むネオプレンにステンレスを一体化。
ドリルハンガー W3/8-16ナット固定タイプ 施工例

・高ナット 接続ネジ部:W1/2-12山 ナット対辺:17mm ナット長さ:27.5mm

ナットカーリング部最大引張強度 19613N(2000Kgf)

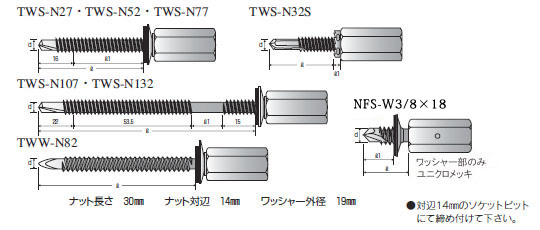

ドリルハンガー W3/8-16ナット固定タイプ 寸法図

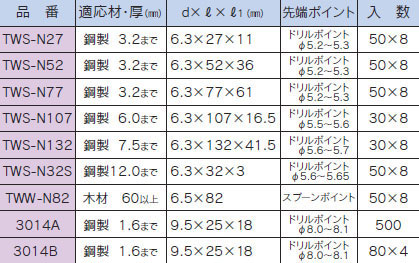

品 番 適応材・厚(mm) d×𝓁×𝓁1 (mm) 先端ポイント 入数
TWS-N27 鋼製 3.2まで 6.3×27×11 ドリルポイント
φ5.2~5.3
50×8
TWS-N52 鋼製 3.2まで 6.3×52×36 ドリルポイント
φ5.2~5.3
50×8
TWS-N77 鋼製 3.2まで 6.3×77×61 ドリルポイント
φ5.2~5.3
50×8
TWS-N107 鋼製 6.0まで 6.3×107×16.5 ドリルポイント
φ5.5~5.6
30×8
TWS-N132 鋼製 7.5まで 6.3×132×41.5 ドリルポイント
φ5.6~5.7
30×8
TWS-N32S 鋼製12.0まで 6.3×32×3 ドリルポイント
φ5.6~5.65
50×8
TWW-N82 木材 60以上 6.5×82 スプーンポイント 50×8
NFS-W3/8×18 鋼製 1.6まで 9.5×25×18 ドリルポイント
φ8.0~8.1
500

・TWS-N(鋼製下地用ナットタイプ ドリルポイント)

・TWW-N(木下地用ナットタイプ スプーンポイント)

品 番
φd (mm)×l (mm)
最大引張強度(kgf)
適応
壁厚
(mm)
下地厚(mm)
入数
TWS-N27
6.3×27
1.6t-288
2.3t-496
3.2t-607
11
1.6~3.2
50×8
TWS-N52
6.3×52
1.6t-288
2.3t-496
3.2t-607
36
1.6~3.2
50×8
TWS-N77
6.3×77
1.6t-288
2.3t-496
3.2t-607
61
1.6~3.2
50×8
TWS-N107
6.3×107
2.3t-446
3.2t-859
6.0t-1860
85
2.3~6.0
30×8
TWS-N132
6.3×132
3.2-823
4.5t-1,338
7.5t-1,955
110
3.2~7.5
30×8
TWW-N82
6.5×82
米トガ材-963
スギ材-772
21
60以上
50×8
高ナット付きハンガー NFS-W3/8×18 寸法図
品 番 φd (mm) L×L1×L2 (mm) 六角対辺(mm) 最大引抜強度(kgf) 入 数
NFS-W3/8×18 19 55×18×30 14 0.6t 200
0.8t 280
1.2t 330
1.6t 580
500

※対辺14mmのソケットレンチにて締付けて下さい。(市販のソケットレンチで施工できます)

ドリルハンガー
3分(W3/8-16)、4分(W1/2-12)

製品カタログ
ドリルハンガー W3/8-16ナット固定タイプ
ドリルハンガー
3分(W3/8-16)

引張強度表
ドリルハンガー3分(W3/8-16)ボルト接続金具
ドリルハンガー
3分(W3/8-16)

承認図(標準仕様書)
ドリルハンガー W3/8-16ナット固定タイプ
