アシバツナギ プレコンタイプ 〈ナット可動式〉
コンクリート用 ねじ固定式 雌ねじタイプ 後施工 アンカー
足場つなぎ接続用 W1/2-12(4分)ナット専用
コンクリート、PC板、石材、タイル用
※この商品は、従来の「プレコンアンカー」と同一のものです。2014年1月に、商品名を変更しました。

クリックすると拡大画像を表示します
コンクリート用 壁つなぎ 接続金具【アシバツナギ プレコンタイプ】
クリックすると拡大画像を表示します
コンクリート用 壁つなぎ 接続金具【アシバツナギ プレコンタイプ】
  • コンクリート、PC板、石材、タイル等へ壁つなぎの取り付けに。
  • 工場倉庫、商業施設、公共施設、流通施設などの大規模な工事現場から、部分足場工事、一面架けの足場などに。
  • ゼネコン、建築・建設会社、工務店、塗装、足場、看板業者様などに。
  • 鉄筋コンクリート造(RC造)、鉄骨鉄筋コンクリート造(SRC造)のマンションやオフィスビル等に仮設足場を構築する際に用いる壁つなぎ接続金具です。
  • PC(プレキャスト)用タッピングボルトであるプレコンアンカーを採用しました。(特許要素である切粉を排出する機能を兼ねた傾斜付きカット面は、ねじ込み抵抗を大幅に軽減しコンクリートに確実にネジ立てします。
  • アシバツナギ プレコンタイプ 〈ナット可動式〉は、改修工事・リニューアル工事など足場仮設の際、壁つなぎを簡単・確実に取り付けることが出来る、あと施工タイプのアンカーです。
  • 従来の鋼製下地用【アシバツナギAWS、ABS、AWSシリーズ】【ドリルハンガーAFSシリーズ】、および木下地用【アシバツナギAWWシリーズ】【ドリルハンガーAFWシリーズ】では対応できなかった課題、すなわちコンクリート・PC板・石材・タイルなどに、「壁つなぎ」を強固に固定することが出来ます。
  • 7ミリの下穴をあけ、下穴の深さはネジ込み深さ+10ミリ、付属の専用ビットを使用しインパクトドライバーにて、下穴にアシバツナギ プレコンタイプ 〈ナット可動式〉を差し込みねじ込みます。ねじ込んだ後、ナットを回して壁つなぎを接続・固定して完了です。
  • ねじ部先端の特殊カットが、切り粉を奥に自動排出するので、ねじ込み抵抗が少ない。スムースに取り付け出来ます。
  • ナットは360°全方向に18°傾斜しても自動回転可能です。
  • 特殊工具は不要です。インパクトドライバーにて簡単に施工できます。
  • 小箱に専用ビット2本入り。
アシバツナギ プレコンタイプ 〈ナット可動式〉施工例

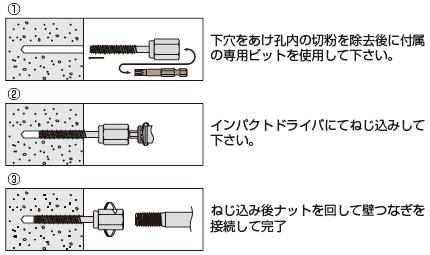

アシバツナギ プレコンタイプ 〈ナット可動式〉施工方法
アシバツナギ プレコンタイプ 〈ナット可動式〉
品 番 d(mm) L(mm) L1
(mm)
下穴径
(mm)
ネジ込み深さ
(mm)
最大引張強度 ケース入数
ABC 8.5×60 N1/2 8.5 58 45 7.0 45 試験材: プレキャスト無筋コンクリート
(JIS A 5371)
300㎜×300㎜×60㎜
圧縮強度:37.2N/mm2
(379kgf/cm2)
ねじ込み深さ:45㎜ 下穴径:φ7.0
13474N(1374kgf)
50×8
ABC 8.5×100 N1/2 8.5 98 45 7.0 45 30×8


・ねじ込み・取り外し専用ビット
品 名 入 数
トルクスビット 10本×10

許容荷重=最大引張強度の1/2以下を目安にご使用下さい。

施工に際しては、<使用上のご注意>を厳守して下さい。

使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。

アシバツナギ プレコンタイプ
〈ナット可動式〉〈ナット固定式〉

製品カタログ
アシバツナギ プレコンタイプ
〈ナット可動式〉

引張強度表
アシバツナギ プレコンタイプ
〈ナット可動式〉

注意書
アシバツナギ プレコンタイプ
アシバツナギ プレコンタイプ
アシバツナギ プレコンタイプ
アシバツナギ プレコンタイプ
〈ナット可動式〉

承認図(標準仕様書)
アシバツナギ
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください

アシバツナギ プレコンタイプ 〈ナット可動式〉
プレコアシバツナギ プレコンタイプンアンカー
アシバツナギ プレコンタイプ
商品コード 品 名 ネジ込み深さ
(mm)
入り数 価格
[税別]
ご注文
716010 アシバツナギ プレコンタイプ 〈ナット可動式〉 ABC 8.5x60 N1/2 当日出荷 45 50本
716010S アシバツナギ プレコンタイプ 〈ナット可動式〉 ABC 8.5x60 N1/2 バラ 当日出荷 45 1本
716030 アシバツナギ プレコンタイプ 〈ナット可動式〉 ABC 8.5x100 N1/2 当日出荷 45 30本
716030S アシバツナギ プレコンタイプ 〈ナット可動式〉 ABC 8.5x100 N1/2 バラ 当日出荷 45 1本
FAX注文

専用トルクスビット
専用トルクスビット
商品コード 品 名 入り数 価格
[税別]
ご注文
506099c 専用トルクスビット T-30X50 当日出荷 1本
FAX注文
