アシバツナギ プレコンタイプ 〈ナット固定式〉

コンクリート用 ねじ固定式 雌ねじタイプ 後施工 アンカー
足場つなぎ接続用 W1/2-12(4分)ナット専用
コンクリート、PC板、石材、タイル用
コンクリート用 壁つなぎ 接続金具【アシバツナギ プレコンタイプ】
コンクリート用 壁つなぎ 接続金具【アシバツナギ プレコンタイプ】
  • ご注文
  • 用途
  • 特長
  • 施工例
  • 施工方法
  • 仕様表
  • 製品カタログ
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
アシバツナギ プレコンタイプ 〈ナット固定式〉
アシバツナギ プレコンタイプアシバツナギ プレコンタイプ
商品コード 品 名 ネジ込み深さ
(mm)
入 数 価格
[税別]
ご注文
716040 アシバツナギ プレコンタイプ 〈ナット固定式〉 AFC 12.5x70 N1/2 当日出荷 70 20本
716040S アシバツナギ プレコンタイプ 〈ナット固定式〉 AFC 12.5x70 N1/2 バラ 当日出荷 70 1本
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円
  • コンクリート、PC板、石材、タイル等へ壁つなぎの取り付けに。
  • 工場倉庫、商業施設、公共施設、流通施設などの大規模な工事現場から、部分足場工事、一面架けの足場などに。
  • ゼネコン、建築・建設会社、工務店、塗装、足場、看板業者様などに。
  • 鉄筋コンクリート造(RC造)、鉄骨鉄筋コンクリート造(SRC造)のマンションやオフィスビル等に仮設足場を構築する際に用いる壁つなぎ接続金具です。
  • PC(プレキャスト)用タッピングボルトであるプレコンアンカーを採用しました。(特許要素である切粉を排出する機能を兼ねた傾斜付きカット面は、ねじ込み抵抗を大幅に軽減しコンクリートに確実にネジ立てします。
  • アシバツナギ プレコンタイプ 〈ナット固定式〉】は、壁つなぎを簡単・確実に取り付けることが出来る、あと施工タイプのアンカーです。
  • 従来の鋼製下地用【アシバツナギAWS、ABS、AWSシリーズ】【ドリルハンガーAFSシリーズ】、および木下地用【アシバツナギAWWシリーズ】【ドリルハンガーAFWシリーズ】では対応できなかった課題、すなわちコンクリート・PC板・石材・タイルなどに、「壁つなぎ」を強固に固定することが出来ます。
  • 11.0ミリの下穴をあけ、ラチェットレンチ(17mm)でねじ込んだ後、高ナット(W1/2-12)部に壁つなぎを接続して完了です。
  • ねじ部先端の特殊カットが、切り粉を奥に自動排出するので、ねじ込み抵抗が少ない。スムースに取り付け出来ます。
  • 特殊工具は不要です。
  • 取り外しも可能
[プレコンタイプ(プレコンアンカー)]の優れた特長

圧縮強度の高いPC板(プレキャストコンクリート)等に使用できるよう、熱処理を施し独自の先端加工を施しました。低トルクで確実にタッピングし、切り粉を穴の奥に排出します。

[プレコンタイプ(プレコンアンカー)]は、従来の金属拡張式アンカー(芯棒打込み式、内部コーン式など)と比較し、次のメリットがあります。

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ

❶ 下穴径が小さい

❷ 打ち込み時の騒音が無い

❸ 端部に使用可能

❹ 取り外しが容易に出来る

❺ 作業性が良く、施工ミスが起き難い

❻ 安定した強度が保障される(埋め込み深さ全体にねじを立てる)

アシバツナギ プレコンタイプ 〈ナット固定式〉施工例

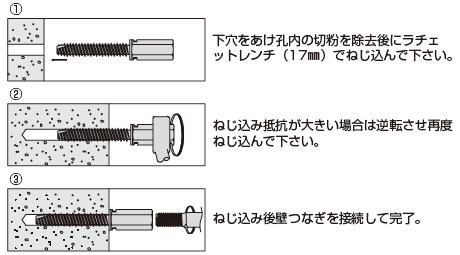

アシバツナギ プレコンタイプ 〈ナット固定式〉 施工方法

❶下穴をあけ、孔内の切粉の除去後に、ラチェットレンチ(17mm)でねじ込んでください

アシバツナギ プレコンタイプ 〈ナット固定式〉 施工方法

❷ねじ込み抵抗が大きい場合は、逆転させ、再度ねじ込んでください

アシバツナギ プレコンタイプ 〈ナット固定式〉 施工方法

❸ねじ込み後、壁つなぎを接続して完了

アシバツナギ プレコンタイプ 〈ナット固定式〉
品 番 d(mm) L(mm) D
(mm)
m
(mm)
c
(mm)
下穴径
(mm)
ネジ込み深さ
(mm)
最大引張強度 ケース入数
AFC 12.5×70 N1/2 12.5 70 19.0 20.0 2.0 11.0 70 試験材: プレキャスト無筋コンクリート
(JIS A 5371)
150㎜×150㎜×530㎜
圧縮強度:39.9N/mm2
(407kgf/cm2)
ねじ込み深さ:70㎜ 下穴径:φ11.0
21477N(2190kgf)
20×10
アシバツナギ プレコンタイプ
〈ナット可動式〉〈ナット固定式〉

製品カタログ
アシバツナギ プレコンタイプ
アシバツナギ プレコンタイプ
〈ナット固定式〉

引張強度表
アシバツナギ プレコンタイプ〈ナット固定式〉
アシバツナギ プレコンタイプ
〈ナット固定式〉

承認図(標準仕様書)
