アシバツナギ ナット固定式 P1.8粗目ネジ

足場つなぎアンカー 壁つなぎ控え金具 W1/2-12ナット付き
アシバツナギ ナット固定式 P1.8粗目ネジ
付属専用ビット:四角No.3/十字No.2ダブル×65mm
付属専用ビット:四角No.3/十字No.2ダブル×65mm
  • ご注文
  • 特長
  • 施工例
  • サイズ表
  • 仕様表
  • 引張強度表
  • 製品カタログ
  • 使用上の注意
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
商品コード 品 名 適応壁厚
(mm)
適応下地厚
(mm)
入 数 価格
[税別]
ご注文
000210 アシバツナギ ナット固定式 AFS-25 P1.8粗目ネジ 50本入り 当日出荷 10 鉄下地・1.6~3.2 50本 9,350円
000210s アシバツナギ ナット固定式 AFS-25 P1.8粗目ネジ バラ 当日出荷 10 鉄下地・1.6~3.2 1本 935円
000212 アシバツナギ ナット固定式 AFS-50 P1.8粗目ネジ 50本入り 当日出荷 35 鉄下地・1.6~3.2 50本 10,050円
000212s アシバツナギ ナット固定式 AFS-50 P1.8粗目ネジ バラ 当日出荷 35 鉄下地・1.6~3.2 1本 1,005円
000214 アシバツナギ ナット固定式 AFS-75 P1.8粗目ネジ 50本入り 当日出荷 60 鉄下地・2.3~4.5 50本 10,350円
000214s アシバツナギ ナット固定式 AFS-75 P1.8粗目ネジ バラ 当日出荷 60 鉄下地・2.3~4.5 1本 1,035円
000216 アシバツナギ ナット固定式 AFS-105 P1.8粗目ネジ 30本入り 当日出荷 84 鉄下地・2.3~6.0 30本 7,470円
000216s アシバツナギ ナット固定式 AFS-105 P1.8粗目ネジ バラ 当日出荷 84 鉄下地・2.3~6.0 1本 1,245円
000218 アシバツナギ ナット固定式 AFS-130 P1.8粗目ネジ 30本入り 当日出荷 109 鉄下地・3.2~7.5 30本 8,490円
000218s アシバツナギ ナット固定式 AFS-130 P1.8粗目ネジ バラ 当日出荷 109 鉄下地・3.2~7.5 1本 1,415円
000220 アシバツナギ ナット固定式 AFS-185 P1.8粗目ネジ 30本入り 当日出荷 164 鉄下地・3.2~7.5 30本 11,490円
000220s アシバツナギ ナット固定式 AFS-185 P1.8粗目ネジ バラ 当日出荷 164 鉄下地・3.2~7.5 1本 1,915円
000222 アシバツナギ ナット固定式 AFW-70 P1.8粗目ネジ 50本入り 当日出荷 10 木下地・60以上 50本 10,450円
000222s アシバツナギ ナット固定式 AFW-70 P1.8粗目ネジ バラ 当日出荷 10 木下地・60以上 1本 1,045円
000224 アシバツナギ ナット固定式 AFW-105 P1.8粗目ネジ 50本入り 当日出荷 45 木下地・60以上 50本 11,100円
000224s アシバツナギ ナット固定式 AFW-105 P1.8粗目ネジ バラ 当日出荷 45 木下地・60以上 1本 1,110円
000226 アシバツナギ ナット固定式 AFW-145 P1.8粗目ネジ 50本入り 当日出荷 85 木下地・60以上 50本 12,150円
000226s アシバツナギ ナット固定式 AFW-145 P1.8粗目ネジ バラ 当日出荷 85 木下地・60以上 1本 1,215円
FAX注文
商品コード 品 名 入 数 価格
[税別]
ご注文
506096a アシバツナギ用四角ビット No.3 両頭×65mm 当日出荷 1本 180円
FAX注文
商品コード 品 名 入 数 価格
[税別]
ご注文
506097 アシバツナギ用四角No.3/十字No.2ダブルビット 当日出荷 1本 190円
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円
  • 足場つなぎアンカー金具
  • さまざまな壁(建物)の補修工事に最適です。
  • ALC板、ALCパネル(軽量気泡コンクリート)、押出成形セメント板、金属断熱サンドイッチパネル、木材などに使用可能です。
  • 小さな穿孔で大きな耐力を得られます。
  • 高ナットW1/2-12ナット付きファスナーです。
  • W1/2-12(4分)のボルトを簡単に取付け可能です
  • 取り付けは、定評の四角ビット(小箱毎に専用ビット 四角/十字No.2ダブルビット付き)
  • クッション性を兼ね備えたボンデッドワッシャーを採用し壁材面への傷つきを防止します。
アシバツナギ ナット固定式 施工例(等辺山形鋼)アシバツナギ ナット固定式 施工例(リップ溝形鋼)アシバツナギ ナット固定式 施工例(角型鋼管)アシバツナギ ナット固定式 施工例(木材)

鋼製下地

アシバツナギ 鋼製下地 施工例
アシバツナギ 鋼製下地 施工例

木下地

アシバツナギ 木下地 施工例
アシバツナギ 木下地 施工例

※小箱毎にねじ込み・取り外し用ビット(パワービット 両頭No.3四角×65mm)1本入り

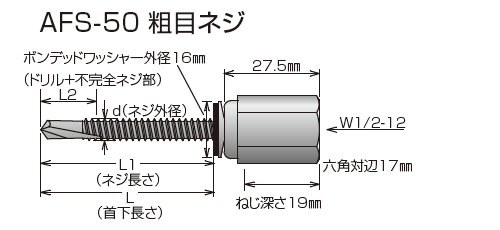

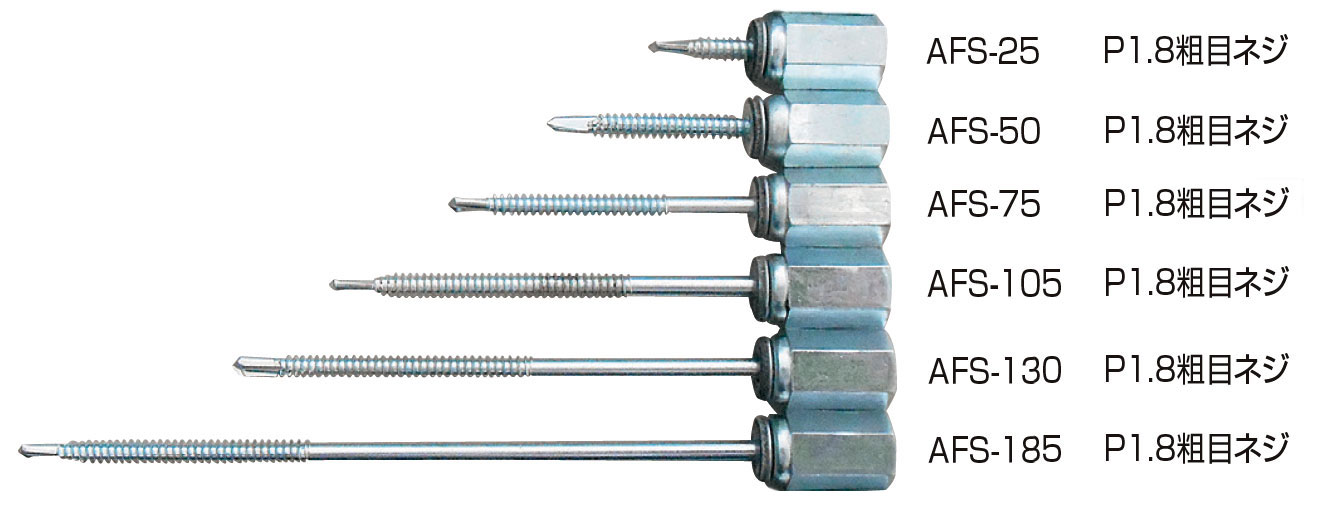

アシバツナギ ナット固定式 サイズ表

※適応壁厚=壁材厚㎜+下地間の隙間㎜

品 番 適応壁厚
(mm)
適応下地・厚
(mm)
d×L
(mm)
L1
(mm)
L2
(mm)
入 数 商品コード
JANコード
AFS-25 P1.8粗目ネジ 10 鉄下地
1.6~3.2
6.2×25 25 16 400
(50本×8)
000210
4582537312130
AFS-50 P1.8粗目ネジ 35 鉄下地
1.6~3.2
6.2×50 50 16 400
(50本×8)
000212
4582537312154
AFS-75 P1.8粗目ネジ 60 鉄下地
2.3~4.5
6.2×75 55 16 400
(50本×8)
000214
4582537312178
AFS-105 P1.8粗目ネジ 84 鉄下地
2.3~6.0
6.2×105 75 22 240
(30本×8)
000216
4582537312192
AFS-130 P1.8粗目ネジ 109 鉄下地
3.2~7.5
6.2×130 75 22 240
(30本×8)
000218
4582537312215
AFS-185 P1.8粗目ネジ 164 鉄下地
3.2~7.5
6.2×185 75 22 180
(30本×6)
000220
4582537312239
AFW-70 P1.8粗目ネジ 10 木下地
60以上
6.3×70 70 - 300
(50本×6)
000222
4582537312253
AFW-105 P1.8粗目ネジ 45 木下地
60以上
6.3×105 105 - 300
(50本×6)
000224
4582537312277
AFW-145 P1.8粗目ネジ 85 木下地
60以上
6.3×145 145 - 300
(50本×6)
000226
4582537312291

高ナットカーリング部最大引張強度:19,613N(2,000kgf)

品 番 最大引張強度 N(Kgf) t=下地厚(㎜)
AFS-25、AFS-50 一般構造用軽量形鋼リップ溝形鋼 100×50×20 1.6t 3,099N(316kgf)
一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 4,992N(509kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 6,188N(631kgf)
AFS-75 一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 4,864N(496kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 5,943N(606kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 14,220N(1,450kgf)
AFS-105 一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 4,374N(446kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 8,424N(859kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 13,818N(1,409kgf)
熱間圧延形鋼等辺山形鋼 50×50 6.0t 18,240N(1,860kgf)
AFS-130、AFS-185 一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 8,071N(823kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 13,121N(1,338kgf)
熱間圧延形鋼等辺山形鋼 50×50 6.0t 17,475N(1,782kgf)
熱間圧延形鋼等辺山形鋼 75×75 7.5t 19,172N(1,995kgf)
AFW-70 針葉樹 105×105 ねじ込み深さ 50㎜ 6,718N(685kgf)
針葉樹 105×105 ねじ込み深さ 60㎜ 8,041N(820kgf)
針葉樹 105×105 ねじ込み深さ 70㎜ 8,189N(835kgf)
AFW-105 針葉樹 105×105 ねじ込み深さ 60㎜ 7,453N(760kgf)
針葉樹 105×105 ねじ込み深さ 80㎜ 8,140N(830kgf)
針葉樹 105×105 ねじ込み深さ 100㎜ 10,787N(1,100kgf)
AFW-145 針葉樹105×105 ねじ込み深さ 60㎜ 7,355N(750kgf)
針葉樹 105×105 ねじ込み深さ 80㎜ 8,630N(880kgf)
針葉樹 105×105 ねじ込み深さ 100㎜ 11,278N(1,150kgf)

※安全率は2.0を目安にして下さい。許容荷重の定めは致しかねます。

※施行状態の良し悪しで記載した最大引張強度は大きな差が生じますので十分配慮して下さい。

(社)仮設工業会編の足場工事実務マニュアルに準じて、十分な安全率を考慮して施工を行って下さい。

推奨工具はコードレススクリュードライバー(14.4V以上の機種)で毎分1,300~1,700回転です。

※鉄下地が厚い場合で、ネジ立てがスムーズに出来ない場合は、回転を下げてトルク調整して下さい。

付属の専用ビットを必ず使用して下さい。

※木下地の場合、木質、部位、樹齢、水分含有率、ねじ込み深さにより強度が異なりますので配慮して使用して下さい。

※締結下地に直角にねじ込み、壁つなぎも曲げ方向の荷重が掛からない状態で接続して下さい。

壁つなぎ雄ネジに傷や付着物、錆び等のまま接続しないで下さい。

下穴を別工具で穴明けしての使用は最大引張強度の保証はできません。

※引張強度=圧縮強度と言えますが、施工状態で曲げ方向の荷重が掛かる場合は、壁当ジャッキを省くことは出来ません。

※製品は改良の為予告なく変更することがありますのでご了承下さい。
