アシバツナギ プレコン 鉄筋コンクリート造(RC造)用・鉄骨鉄筋コンクリート造(SRC造)用

仮設足場接続金具(壁つなぎ 雄ネジW1/2-12控え金具)
RC・SRC造用(コンクリート・PC板等対応のタッピングボルト)

◎鉄筋コンクリート造(RC造)や鉄骨鉄筋コンクリート造(SRC造)用のマンション、オフィスビル等の大規模修繕工事、改修工事に最適です。

◎GS アシバツナギ プレコンは小径の下穴で済み、高強度。ねじ込み式アンカーなので簡単に取り外し可能。下穴処理も容易です。

GS アシバツナギ プレコン
GS アシバツナギ プレコン
GS アシバツナギ プレコン
GS アシバツナギ プレコン 施工例
GS アシバツナギ プレコン AFCタイプ 施工例
AFCタイプ専用 六角ソケットビット 施工例
  • ご注文
  • 用途・特長
  • 施工例
  • 施工手順
  • 仕様表
  • 強度表
  • 製品カタログ
大量注文の場合は別途お見積いたします。一回の出荷が10箱~200箱以上(大量発注に該当する数量は商品により異なります)まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください
GS アシバツナギ プレコン ABCタイプ ナット可動式

※適応壁厚=壁材厚㎜+下地間の隙間㎜

商品
コード
品 名 適応壁厚
(mm)
下穴径×深さ
(mm)
ねじ込み深さ
(mm)
入数 価格
[税別]
ご注文
000228 GS アシバツナギ プレコン ABC 6.0×105(専用ビット1本付き)〈1本当り100円〉 当日出荷 55 5×60以上 50 30本 3,000円
000228n GS アシバツナギ プレコン ABC 6.0×105 バラ 当日出荷 55 5×60以上 50 1本 500円
000229 GS アシバツナギ プレコン ABC 6.0×180(専用ビット1本付き)〈1本当り166.6円〉 当日出荷 130 5×60以上 50 30本 5,000円
000229n GS アシバツナギ プレコン ABC 6.0×180 バラ 当日出荷 130 5×60以上 50 1本 680円
716010 GS アシバツナギ プレコン ABC 8.5×60〈1本当り200円〉 当日出荷 10 7×55以上 45 50本 10,000円
716010s GS アシバツナギ プレコン ABC 8.5×60 バラ 当日出荷 10 7×55以上 45 1本 1,100円
716030 GS アシバツナギ プレコン ABC 8.5×100〈1本当り260円〉 当日出荷 50 7×55以上 45 30本 8,420円
716030s GS アシバツナギ プレコン ABC 8.5×100 バラ 当日出荷 50 7×55以上 45 1本 1,400円
FAX注文
GS アシバツナギ プレコン AFCタイプ

※適応壁厚=壁材厚㎜+下地間の隙間㎜

商品
コード
品 名 適応壁厚
(mm)
下穴径×深さ
(mm)
ねじ込み深さ
(mm)
入数 価格
[税別]
ご注文
716042 GS アシバツナギ プレコン AFC10.5×65〈1本当り130円〉 当日出荷 15 9×60以上 50 30本 3,900円
716042s GS アシバツナギ プレコン AFC10.5×65 バラ 当日出荷 15 9×60以上 50 1本 750円
716043 GS アシバツナギ プレコン AFC10.5×80〈1本当り143円〉 当日出荷 30 9×60以上 50 30本 4,290円
716043s GS アシバツナギ プレコン AFC10.5×80 バラ 当日出荷 30 9×60以上 50 1本 800円
716045 GS アシバツナギ プレコン AFC10.5×100〈1本当り166円〉 当日出荷 50 9×60以上 50 25本 4,480円
716045s GS アシバツナギ プレコン AFC10.5×100 バラ 当日出荷 50 9×60以上 50 1本 900円
716048 GS アシバツナギ プレコン AFC10.5×135〈1本当り250円〉 当日出荷 85 9×60以上 50 20本 5,400円
716048s GS アシバツナギ プレコン AFC10.5×135 バラ 当日出荷 85 9×60以上 50 1本 1,300円
FAX注文
GS アシバツナギ プレコン AFCタイプ

※適応壁厚=壁材厚㎜+下地間の隙間㎜

商品
コード
品 名 適応壁厚
(mm)
下穴径×深さ
(mm)
ねじ込み深さ
(mm)
入数 価格
[税別]
ご注文
716040 GS アシバツナギ プレコン AFC 12.5×70〈1本当り300円〉 当日出荷 - 11×80以上 70 20本 6,000円
716040s GS アシバツナギ プレコン AFC 12.5×70 バラ 当日出荷 - 11×80以上 70 1本 1,600円
FAX注文
ABCタイプ6.0用 専用ビット
差込角対辺:6.35mm / シャンク径(Φmm):6.35 / 材質:工具鋼 両頭、全長65mm
商品コード 品 名 入 数 価格
[税別]
ご注文
506097 ABCタイプ6.0用 専用ビット 四角No.3/十字No.2ダブル×65mm 当日出荷 1本 190円
FAX注文
専用ビットが追加で必要な場合、アシバツナギ用四角No.3ビットも使用可能です。在庫限りで販売終了となります。
商品コード 品 名 入 数 価格
[税別]
ご注文
506096a アシバツナギ用四角ビット No.3 両頭×65mm 当日出荷 1本 180円
506096n アシバツナギ用四角ビット No.3 両頭×65mm 10本入りパック 当日出荷 10本 1,620円
パック
FAX注文
ABCタイプ8.5用 専用トルクスビット
専用トルクスビット
商品コード 品 名 入 数 価格
[税別]
ご注文
506099 ABCタイプ8.5用 専用トルクスビット T-30X50 当日出荷 1本 190円
FAX注文
AFCタイプ用 専用ビット
AFCタイプ用 専用ビット
差込角対辺:6.35mm / シャンク径(Φmm):6.35 / 材質:工具鋼 全長65mm
商品コード 品 名 入 数 価格
[税別]
ご注文
506703 AFCタイプ用 六角ソケットビット 対辺17mm 当日出荷 1本 590円
FAX注文
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品 名 入 数 価格
[税別]
ご注文
999999 出荷証明書 当日出荷 1枚 500円

用途

  • 仮設足場接続金具 壁つなぎの接続
  • コンクリート、PC板などに壁つなぎを取り付け
  • オフィスビル、マンション、商業施設、公共施設、流通施設などの改修工事に。

特長

  • コンクリートの外壁などに「壁つなぎ」を強固に固定することが出来ます。
  • リニューアル工事など足場仮設の際、壁つなぎを簡単・確実に取り付けることが出来る、あと施工タイプのアンカーです。
  • ABCタイプの接続ナットを360度方向に18度傾斜しても自由に回転します。
  • ABCタイプはネジと接続ナット部分(ナットカーリング部)の最大引張強度は、2.000kgfを誇り他に無い技術です。
  • 圧縮強度が高いコンクリートに有効で、更に強度もアップします。
  • ABCタイプ:小箱毎にねじ込み・取り外し用のトルクスビット(T-30X50六角対辺6.35mm)1本入り
  • AFCタイプ:特殊工具は不要。別売りのAFCタイプ用専用ビット(六角ソケットビット対辺17mm)をご用意しています。

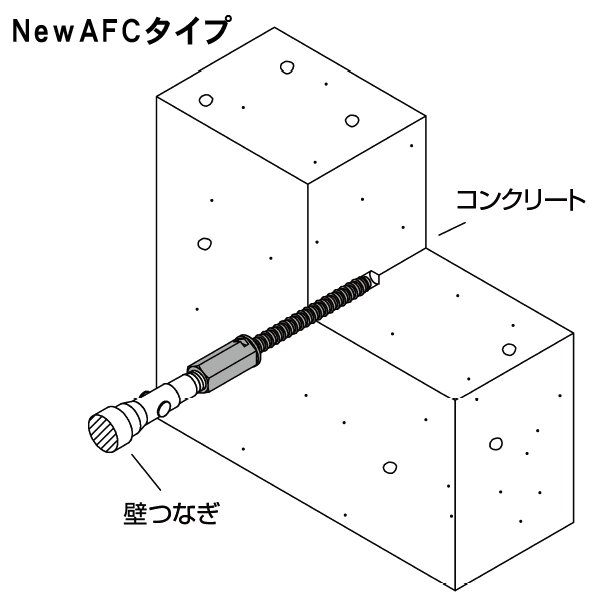

▼コンクリート壁、仕上げ材等、外断熱中空部等を介して(隙間も含めて)図のように締結します。

GS アシバツナギ プレコン 施工例
GS アシバツナギ プレコン 施工例

※外壁材及びコンクリートの間にネジが立つ(雌ネジが形成)別の建材が有る場合でスムーズにねじ込み出来ない場合には、先に外壁材等にネジ外径より大きいサイズの穿孔をして下さい。

ABCタイプ … 付属の専用ビットを使用
GS アシバツナギ プレコン ABCタイプ 施工手順GS アシバツナギ プレコン ABCタイプ 施工手順GS アシバツナギ プレコン ABCタイプ 施工手順

AFCタイプ … 市販の対辺17㎜のソケットビットを使用
GS アシバツナギ プレコン AFCタイプ 施工手順GS アシバツナギ プレコン AFCタイプ 施工手順GS アシバツナギ プレコン AFCタイプ 施工手順

ABC 8.5×60
GS アシバツナギ プレコン ABC 8.5×60 寸法図
ナットは360°方向に18°傾斜しても自由回転
ナットカーリング部 最大引張強度:19,613N(2,000Kgf)

AFC 12.5×70
GS アシバツナギ プレコン AFC 12.5×70 寸法図

AFC 10.5×135
GS アシバツナギ プレコン AFC 10.5×135 寸法図

品番 適応壁厚
(mm)
d×L
(mm)
下穴径×深さ
(mm)
ねじ込み深さ
(mm)
ケース
入数
ABC6.0×105 55 6.0×105 5×60以上 50 240
(30本×8)
ABC6.0×180 130 6.0×180 5×60以上 50 180
(30本×6)
ABC8.5×60 10 8.5×60 7×55以上 45 400
(50本×8)
ABC8.5×100 50 8.5×100 7×55以上 45 240
(30本×8)
AFC12.5×70 - 12.5×70 11×80以上 70 200
(20本×10)
AFC10.5×65 15 10.5×65 9×60以上 50 180
(30本×6)
AFC10.5×80 30 10.5×80 9×60以上 50 180
(30本×6)
AFC10.5×100 50 10.5×100 9×60以上 50 150
(25本×6)
AFC10.5×135 85 10.5×135 9×60以上 50 120
(20本×6)

※適応壁厚=壁材厚㎜+下地間の隙間㎜

▼ABCタイプ用四角ビット

品 名 入 数
専用トルクスビット(T-30X50) 10×10

(注)試験体はJIS A5308に準拠したレディーミクストコンクリート
普通コンクリート 300×300×150 コンクリート圧縮強度 24.0N/mm2(245kgf/cm2)

品番 最大引張強度 N(Kgf)
ABC 6.0×105
ABC 6.0×180
下穴径:5.3㎜
ねじ込み深さ:40㎜
9,320N
(950kgf)
ABC 8.5×60
ABC 8.5×100
下穴径:7.0㎜
ねじ込み深さ:45㎜
13,525N
(1,379kgf)
AFC 12.5×70 下穴径:11.0㎜
ねじ込み深さ:70㎜
27,175N
(2,771kgf)
AFC 10.5×65
AFC 10.5×80
AFC 10.5×100
AFC 10.5×135
下穴径:9.0㎜
ねじ込み深さ:50㎜
16,775N
(1,711kgf)

ABCタイプのナットカーリング部は最大引張強度19,613N(2,000Kgf)
ABC8.5、AFC12.5タイプは圧縮強度が高いコンクリートに有効で強度もアップします。

許容荷重の定めは致しかねます。施工状態の良し悪しで記載した最大引張強度は大きな差が生じますので十分配慮して下さい。

(社)仮設工業会編の足場工事実務マニュアルに準じて、十分な安全率を考慮して施工を行って下さい。

推奨工具コードレススクリュードライバー(18V以上の機種)で400/rpmです。(インパクトレンチ・インパクトドライバーによる過分な締め付け最大引張強度の保証は出来ません。)

下穴径及び穿孔深さは厳守して下さい。(下穴径は過少、過大では最大引張強度の保証は出来ません。)

※穿孔に際しては、穴内の切粉除去をして下さい。

※ABCタイプは付属の専用ビットを必ず使用して下さい。AFCタイプは対辺17㎜のソケットビットを使用して下さい。

※施工例の通り各々のタイプは壁面と高ナットに僅かな隙間を設けて下さい。

※コンクリート面に直角にねじ込み、壁つなぎも曲げ方向の荷重が掛からない状態で接続して下さい。

壁つなぎ雄ネジに傷や付着物、錆び等のまま接続しないで下さい。

※ねじ込み途中で抵抗が大きい場合は、僅かに逆転させて再度ねじ込んでください。

※再使用は避けて下さい。

※本品の施工だけで、壁当ジャッキを省くことは出来ません。

※製品は改良のため予告なく変更することがありますのでご了承下さい。
