【アシバツナギ】の選択と施工方法

【アシバツナギ】の選択と施工方法

90 種類に及ぶ【アシバツナギ】を選択、施工する方法をご案内しております

アシバツナギ ツインタイプ

あと施工足場つなぎアンカー 仮設足場（壁つなぎ）接続金具　W1/2ナット
等辺山形鋼用・木材用・コンクリート用・ALC板用・押出成形セメント板用

◎小規模な物件で外壁材の下地に締結出来ない場合で、荷重負担の少ない施工の場合に最適です。

アシバツナギ ツインタイプ
アシバツナギ ツインタイプ
  • ご注文
  • 寸法図
  • 仕様表
  • 施工例
  • 引張強度表
  • 使用上の注意
  • 製品ｶﾀﾛｸﾞ
  • 承認図
大量注文の場合は別途お見積いたします。一回の出荷が10箱～200箱以上（大量発注に該当する数量は商品により異なります）まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください。
商品コード 品　名 適応下地厚
(mm)		 入 数 価格
[税別]		 ご注文
711878 アシバツナギ ツインタイプ ATS-45 鋼製下地用 6×45 25個（専用ビット1本付）〈1個当り360円〉当日出荷 6～13 25個 9,000円 箱
711878n アシバツナギ ツインタイプ ATS-45 鋼製下地用 6×45 バラ 当日出荷 6～13 1個 2,000円 個
711879 アシバツナギ ツインタイプ ATS-30 鋼製下地用 6×30 25個（専用ビット1本付）〈1個当り320円〉当日出荷 1.6～3.2 25個 8,000円 箱
711879n アシバツナギ ツインタイプ ATS-30 鋼製下地用 6×30 バラ 当日出荷 1.6～3.2 1個 2,000円 個
FAX注文
商品コード 品　名 埋め込み深さ
(mm)		 入 数 価格
[税別]		 ご注文
711875 アシバツナギ ツインタイプ ATW-75 木材用 6.3×75 25個（専用ビット1本付）〈1個当り304円〉当日出荷 60以上 25個 7,600円 箱
711875n アシバツナギ ツインタイプ ATW-75 木材用 6.3×75 バラ 当日出荷 60以上 1個 2,000円 個
711876 アシバツナギ ツインタイプ ATW-110 木材用 6.3×110 25個（専用ビット1本付）〈1個当り340円〉当日出荷 60以上 25個 8,500円 箱
711876n アシバツナギ ツインタイプ ATW-110 木材用 6.3×110 バラ 当日出荷 60以上 1個 2,000円 個
FAX注文
商品コード 品　名 下穴径 入 数 価格
[税別]		 ご注文
711877 アシバツナギ ツインタイプ ATC-40 コンクリート用 6.2×40 25個（専用ビット1本付）〈1個当り304円〉当日出荷 Φ5.5 25個 7,600円 箱
711877n アシバツナギ ツインタイプ ATC-40 コンクリート用 6.2×40 バラ 当日出荷 Φ5.5 1個 2,000円 個

ALC板用 6.3×90については仕様変更しました。こちらのページをご覧ください。

商品コード 品　名 ALC厚
(mm)		 入 数 価格
[税別]		 ご注文
711872 アシバツナギ ツインタイプ ATA-90 ALC板用 6.3×90 25個（専用ビット1本付）〈1個当り360円〉 100用 25個 9,000円 こちらのページをご覧ください。
711872n アシバツナギ ツインタイプ ATA-90 ALC板用 6.3×90 バラ 100用 1個 2,000円 こちらのページをご覧ください。

ALC板用 6.3×120については仕様変更しました。こちらのページをご覧ください。

商品コード 品　名 ALC厚
(mm)		 入 数 価格
[税別]		 ご注文
711873 アシバツナギ ツインタイプ ATA-120 ALC板用 6.3×120 25個（専用ビット1本付）〈1個当り400円〉 150用 25個 10,000円 こちらのページをご覧ください。
711873n アシバツナギ ツインタイプ ATA-120 ALC板用 6.3×120 バラ 150用 1個 2,000円 こちらのページをご覧ください。

押出成形セメント板（ECP）用については仕様変更しました。こちらのページをご覧ください。

商品コード 品　名 適応セメント板厚
(mm)		 入 数 価格
[税別]		 ご注文
711870 アシバツナギ ツインタイプ ATE-45 押出成形セメント板用 6×45 25個（専用ビット1本付）〈1個当り340円〉 60以上 25個 8,500円 こちらのページをご覧ください。
出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード 品　名 入 数 価格
[税別]		 ご注文
999999 出荷証明書 当日出荷 1枚 500円 部
アシバツナギ ツインタイプ 本体 寸法図 アシバツナギ ツインタイプ 寸法図
品 番 品 名 適応下地厚
(mm) 		d(ネジ外径)×L(首下長さ)
(mm) 		入 数
ATS-45 鋼製下地用6×45 最大13.0 6.0×45 100本(25本×4)
ATS-30 鋼製下地用6×30 1.6～3.2 6.0×30 100本(25本×4)
ATW-75 木材用6.3×75 60以上 6.3×75 100本(25本×4)
ATW-110 木材用6.3×110 60以上 6.3×110 100本(25本×4)
ATC-40 コンクリート用6.2×40 60以上 6.2×40 100本(25本×4)
ATA-90 ALC板用6.3×90 100 6.3×90 100本(25本×4)
ALC板用6.3×90については仕様変更しました。こちらのページをご覧ください。
ATA-120 ALC板用6.3×120 150 6.3×120 100本(25本×4)
ALC板用6.3×120については仕様変更しました。こちらのページをご覧ください。
ATE-45 押出成形セメント板用6×45 60以上 6.0×45 100本(25本×4)
押出成形セメント板用については仕様変更しました。こちらのページをご覧ください。

図のように下地、壁材に締結します。

アシバツナギ ツインタイプ 施工例
アシバツナギ ツインタイプ 施工例
アシバツナギ ツインタイプ 施工例
アシバツナギ ツインタイプ 施工例

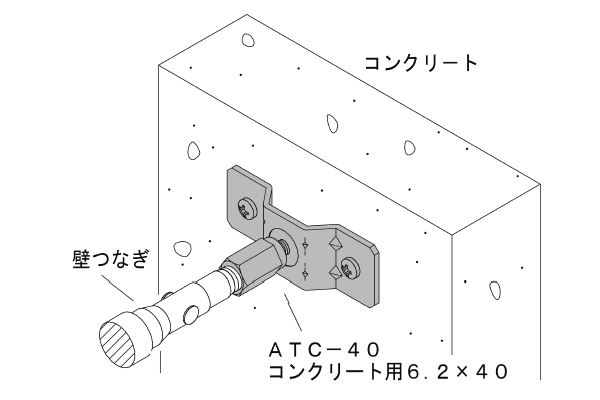

アシバツナギ ツインタイプ 施工例

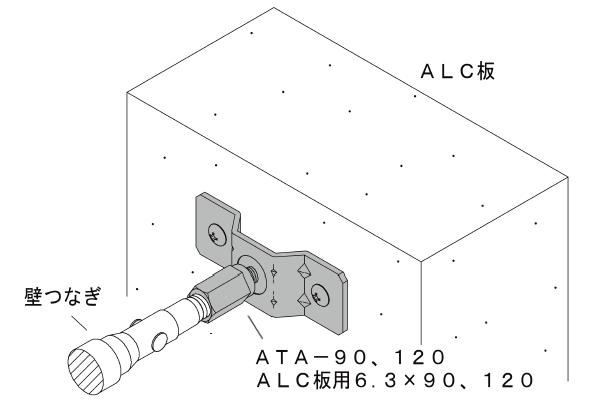

アシバツナギ ツインタイプ 施工例

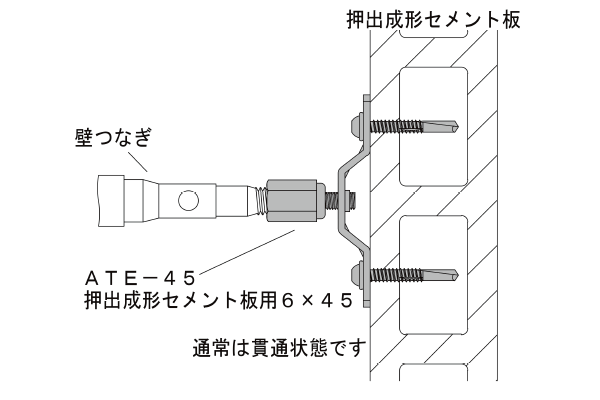

アシバツナギ ツインタイプ 施工例

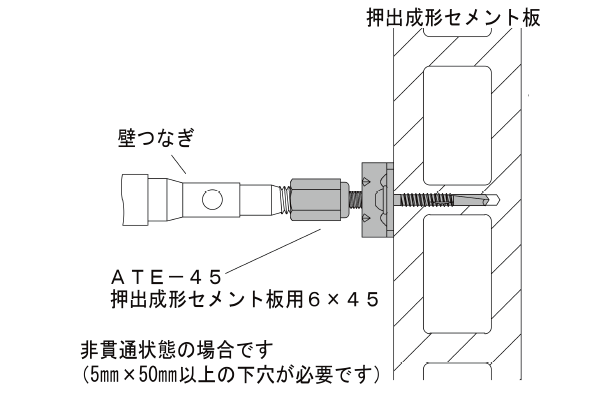

アシバツナギ ツインタイプ 施工例
品番・品名 試験体
t=下地厚(㎜) 		最大引張強度 N(Kgf)
ATS-45・鋼製下地用6×45 熱間圧延形鋼等辺山形鋼
50×50 6.0t		 12,258N
(1,250kgf)
ATS-30・鋼製下地用6×30 一般構造用軽量形鋼リップ溝形鋼
100×50×20 1.6t		 4,600N
(469kgf)
一般構造用軽量形鋼リップ溝形鋼
60×30×10 2.3t		 11,600N
(1,183kgf)
一般構造用軽量形鋼リップ溝形鋼
100×50×20 3.2t		 13,000N
(1,326kgf)
ATW-75・木材用6.3×75
ATW-110・木材用6.3×110		 針葉樹
105×105ねじ込み深さ60㎜		 7,845N
(800kgf)
ATC-40・コンクリート用6.2×40 仕切石
120×150×600
圧縮強度
33.4N/mm2 (340Kgf/cm2)
下穴径×ねじ込み深さ
5.5㎜×37㎜		 8,826N
(900kgf)
ATA-90・ALC板用6.3×90 軽量気泡コンクリートパネル
100㎜厚
圧縮強度
3.92N/mm2 (40Kgf/cm2)
ねじ込み深さ
87㎜		 3,923N
(400kgf)
ALC板用6.3×90については仕様変更しました。
こちらのページをご覧ください。
ATA-120・ALC板用6.3×120 軽量気泡コンクリートパネル
100㎜厚
圧縮強度
3.92N/mm2 (40Kgf/cm2)
ねじ込み深さ
117㎜		 4,805N
(490kgf)
ALC板用6.3×120については仕様変更しました。
こちらのページをご覧ください。
ATE-45・押出成形セメント板用6×45 押出成形セメント板
60mm厚
中空部		 5,394N
(550kgf)
押出成形セメント板用については仕様変更しました。
こちらのページをご覧ください。

※ナットカーリング部は最大引張強度19,613N(2,000Kgf)

※許容荷重の定めは致しかねます。施工状態の良し悪しで記載した最大引張強度は大きな差が生じますので十分配慮して下さい。

※(社)仮設工業会編の足場工事実務マニュアルに準じて、十分な安全率を考慮して施工を行って下さい。

※（インパクトレンチ・インパクトドライバーの使用では最大引張強度の保証は出来ません。）

※締結用ネジは二本均等に締め付けて下さい。

※各々のネジは締め過ぎると、著しく引張強度は低下またはトラブルの原因となります。

※付属の専用ビットを必ず使用して下さい。

※締結下地に直角にねじ込み、壁つなぎも曲げ方向の荷重が掛からない状態で接続して下さい。

※壁つなぎ雄ネジに傷や付着物、錆び等のまま接続しないで下さい。

※下穴を別工具で穴明けしての使用は最大引張強度の保証はできません。

※本品の施工だけで、壁当ジャッキを省くことは出来ません。

※本品の取り外し(ネジの抜き取り)後はコーキングで処理(穴を塞ぐ)をして下さい。

※鋼製下地用の取り外し(ネジの抜き取り)後は穴を市販の防錆スプレーで処理をして下さい。

※製品は改良の為予告なく変更することがありますのでご了承下さい。
