ＡＬＣハンガー絶縁タイプ

防振・断熱吊り具（建築・軽天・設備用）

ＡＬＣハンガー絶縁タイプ

吊りボルト接続用ハンガー　軽天・軽設備用　W3/8-16　下地金具　ＡＬＣ用
大幅な工期短縮・コスト削減できます

ＡＬＣハンガー絶縁タイプ

高ナットストッパー付き（ナット雌ネジ中心に突起あり）

「防振・断熱吊り具」は他にもございます。こちらのページをご覧ください。

大量注文の場合は別途お見積いたします。一回の出荷が10箱～200箱以上（大量発注に該当する数量は商品により異なります）まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください。

ＡＬＣハンガー絶縁タイプ

商品コード	品　名	入数	価格 [税別]	ご注文
010020	ＡＬＣハンガー絶縁タイプ 3/8×6.3×36	50個	6,000円	箱
010020t	ＡＬＣハンガー絶縁タイプ 3/8×6.3×36 バラ	1個	600円	個
010022	ＡＬＣハンガー絶縁タイプ 3/8×6.3×66	50個	7,000円	箱
010022t	ＡＬＣハンガー絶縁タイプ 3/8×6.3×66 バラ	1個	700円	個
010024	ＡＬＣハンガー絶縁タイプ 3/8×6.3×81	50個	7,800円	箱
010024t	ＡＬＣハンガー絶縁タイプ 3/8×6.3×81 バラ	1個	780円	個
010026	ＡＬＣハンガー絶縁タイプ 3/8×6.3×111	40個	7,500円	箱
010026t	ＡＬＣハンガー絶縁タイプ 3/8×6.3×111 バラ	1個	940円	個

高ナットストッパー付き
六角高ナットセンター止め付き（ナット雌ネジ中心に突起あり）
ユニクロ

商品コード	品　名	サイズ	入数	価格 [税別]	ご注文
710064	高ナットストッパー付きユニクロ 50L 85個入り〈1個当り50円〉	W3/8x14x50mm	85個	4,250円	箱
710064t	高ナットストッパー付きユニクロ 50L バラ〈1個当り150円〉	W3/8x14x50mm	1個	150円	個

高ナットストッパー付き
六角高ナットセンター止め付き（ナット雌ネジ中心に突起あり）
ラスパート塩水噴霧試験時間1,000時間

商品コード	品　名	サイズ	入数	価格 [税別]	ご注文
710062	高ナットストッパー付きラスパート 30L 150個入り〈1個当り20円〉	W3/8x14x30mm	150個	3,000円	箱
710062nn	高ナットストッパー付きラスパート 30L 60個入り〈1個当り30円〉	W3/8x14x30mm	60個	1,800円	パック
710062n	高ナットストッパー付きラスパート 30L バラ〈1個当り60円〉	W3/8x14x30mm	1個	60円	個

出荷証明書

※一緒にご注文頂いた商品と同梱または別便にてお送りします。

※ショッピングカート内の入力欄にて、必要事項をご記入ください。

商品コード	品　名	入数	価格 [税別]	ご注文
999999	出荷証明書	1枚	500円	部

軽量天井へ簡単に吊りボルトを取付可能です。
天然ゴムが振動を吸収します。
天然ゴムを使用し、優れた断熱性（結露防止）および防振・防音効果があります。
ＡＬＣ板（気泡コンクリート）下地に対応する取り付けビスで締結します。

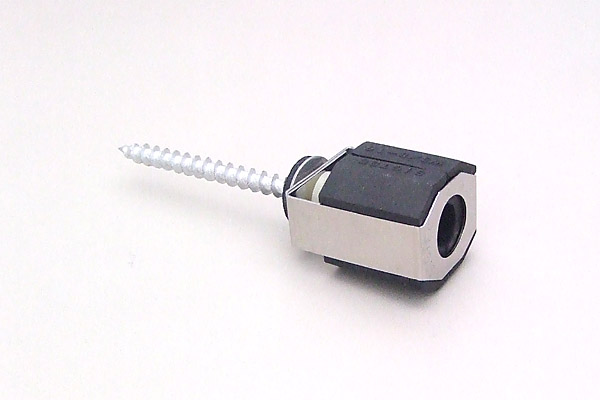

天然ゴムで覆われたW3/8-16（３分）のナットが組み込まれているハンガーです。
ステンレスのフレームでさびにも強い。

用途：軽量天井、配管工事、空調機器取り付け、電気設備工事ほか

・軽量天井の使用例

施工方法

❶

付属の十字ビットで締め付ける

❷

吊りボルトをねじ込む

❸

完了

品名	用途	下穴	十字ビット	推奨使用工具	入数
ALCハンガー絶縁タイプ 3/8×6.3×36	気泡コンクリート	不要	No.3	回転専用毎分500回転以下	50×4
ALCハンガー絶縁タイプ 3/8×6.3×66	気泡コンクリート	不要	No.3	回転専用毎分500回転以下	50×4
ALCハンガー絶縁タイプ 3/8×6.3×81	気泡コンクリート	不要	No.3	回転専用毎分500回転以下	50×4
ALCハンガー絶縁タイプ 3/8×6.3×111	気泡コンクリート	不要	No.3	回転専用毎分500回転以下	40×4

・六角高ナットユニクロセンター止め付き（ナット雌ネジ中心に突起あり）

品名	入数
高ナットストッパー付き W3/8×14x30	150
高ナットストッパー付き W3/8×14x50	70

品名	最大引張強度	試験材	状態
ALCハンガー絶縁タイプ 3/8×6.3×36	1,357N（138kgf）	気泡コンクリート埋め込み深さ：36 ㎜	ビス抜け
ALCハンガー絶縁タイプ 3/8×6.3×66	2,157N（220kgf）	気泡コンクリート埋め込み深さ：66 ㎜	ビス抜け
ALCハンガー絶縁タイプ 3/8×6.3×81	2,685N（273kgf）	気泡コンクリート埋め込み深さ：81 ㎜	ビス抜け
ALCハンガー絶縁タイプ 3/8×6.3×111	3,100N（316kgf）	気泡コンクリート埋め込み深さ：111 ㎜	ビス抜け

※安全率は使用状態により異なりますので充分に考慮してご使用下さい。

※最大引張強度は実測値です。

※許容荷重＝最大引張強度の1/4以下を目安にご使用下さい。

品名	ネジ部	フレーム	ナットケース	ナット	GSワッシャー
ALCハンガー絶縁タイプ 3/8×6.3×36	鉄ステンめっき	SUS304	天然ゴム	鉄三価ホワイト	SUS304 ＋ EPDMゴム	鉄＋ EPDMゴム
ALCハンガー絶縁タイプ 3/8×6.3×66	鉄ステンめっき	SUS304	天然ゴム	鉄三価ホワイト	SUS304 ＋ EPDMゴム	鉄＋ EPDMゴム
ALCハンガー絶縁タイプ 3/8×6.3×81	鉄ステンめっき	SUS304	天然ゴム	鉄三価ホワイト	SUS304 ＋ EPDMゴム	鉄＋ EPDMゴム
ALCハンガー絶縁タイプ 3/8×6.3×111	鉄ステンめっき	SUS304	天然ゴム	鉄三価ホワイト	SUS304 ＋ EPDMゴム	鉄＋ EPDMゴム

・熱伝導率天然ゴム : 0.13W/m･k

・鉄 : 75.36W/m･k

・鉄の約1/580

※目安としての参考値です。保証値ではありません。

GS ナット付きハンガー絶縁タイプ製品カタログ
PDFファイル (1,255 KB)

ＡＬＣハンガー絶縁タイプ 3/8×6.3×36 引張試験成績書
PDFファイル (127 KB)

ＡＬＣハンガー絶縁タイプ 3/8×6.3×66 引張試験成績書
PDFファイル (127 KB)

ＡＬＣハンガー絶縁タイプ 3/8×6.3×81 引張試験成績書
PDFファイル (127 KB)

ＡＬＣハンガー絶縁タイプ 3/8×6.3×111 引張試験成績書
PDFファイル (127 KB)

ＡＬＣハンガー絶縁タイプ承認図（標準仕様書）
PDFファイル
