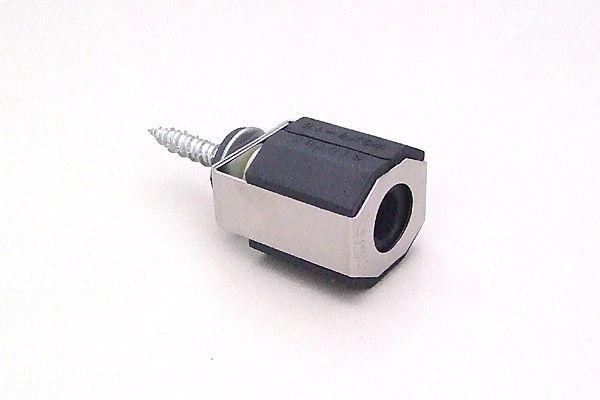

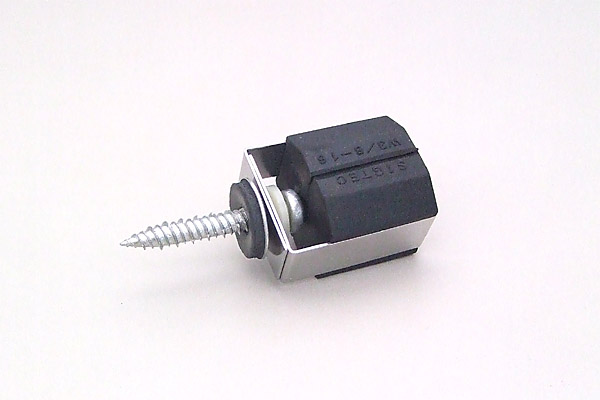

コンクリートハンガー 絶縁タイプ 3/8×6.2×31
吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16 下地金具 コンクリート用
大幅な工期短縮・コスト削減できます
大幅な工期短縮・コスト削減できます
コンクリートハンガー 絶縁タイプ 3/8×6.2×31
コンクリートハンガー 絶縁タイプ 3/8×6.2×31
コンクリートハンガー 絶縁タイプ 3/8×6.2×31
高ナット ストッパー付き（ナット雌ネジ中心に突起あり）
- ご注文
- 特長・
用途 - 施工例・
施工方法 - 仕様表
- 引張
強度表 - 材質・
サイズ表 - 製品
カタログ - 承認図
(標準仕様書)
大量注文の場合は別途お見積いたします。一回の出荷が10箱～200箱以上（大量発注に該当する数量は商品により異なります）まとまるようであれば特別価格も可能です。商社・卸売業者様で掛売りをご希望の場合はご相談ください。
コンクリートハンガー 絶縁タイプ
| 商品コード | 品 名 | 入 数 | 価格 [税別] |
ご注文 |
|---|
高ナット ストッパー付き
六角高ナット センター止め付き（ナット雌ネジ中心に突起あり）
ユニクロ
六角高ナット センター止め付き（ナット雌ネジ中心に突起あり）
ユニクロ
| 商品コード | 品 名 | サイズ | 入 数 | 価格 [税別] |
ご注文 | |
|---|---|---|---|---|---|---|
| 710064 | 高ナット ストッパー付き ユニクロ 50L  |
W3/8x14x50mm | 70個 | 円 |
箱 |
|
| 710064t | 高ナット ストッパー付き ユニクロ 50L バラ |
W3/8x14x50mm | 1個 | 円 |
個 |
高ナット ストッパー付き
六角高ナット センター止め付き（ナット雌ネジ中心に突起あり）
ラスパート 塩水噴霧試験時間1,000時間
六角高ナット センター止め付き（ナット雌ネジ中心に突起あり）
ラスパート 塩水噴霧試験時間1,000時間
| 商品コード | 品 名 | サイズ | 入 数 | 価格 [税別] |
ご注文 | |
|---|---|---|---|---|---|---|
| 710062 | 高ナット ストッパー付き ラスパート 30L 150個入り〈1個当り20円〉 |
W3/8x14x30mm | 150個 | 3,000円 |
箱 |
|
| 710062nn | 高ナット ストッパー付き ラスパート 30L 60個入り〈1個当り30円〉 |
W3/8x14x30mm | 60個 | 1,800円 |
パック |
|
| 710062n | 高ナット ストッパー付き ラスパート 30L バラ〈1個当り60円〉 |
W3/8x14x30mm | 1個 | 60円 |
個 |
出荷証明書
※一緒にご注文頂いた商品と同梱または別便にてお送りします。
※ショッピングカート内の入力欄にて、必要事項をご記入ください。
| 商品コード | 品 名 | 入 数 | 価格 [税別] |
ご注文 | |
|---|---|---|---|---|---|
| 999999 | 出荷証明書 |
1枚 | 500円 |
部 |
- 軽量天井へ簡単に吊りボルトを取付可能です。
- 天然ゴムが振動を吸収します。
- 天然ゴムを使用し、優れた断熱性（結露防止）および防振・防音効果があります。
- コンクリート下地に対応する取り付けビスで締結します。
- 天然ゴムで覆われたW3/8-16（３分）のナットが組み込まれているハンガーです。
- ステンレスのフレームでさびにも強い。
用途：軽量天井、配管工事、空調機器取り付け、電気設備工事ほか
・軽量天井の使用例
施工方法
❶
付属の十字ビットで締め付ける
❷
吊りボルトをねじ込む
❸
完了
| 品 名 | 用 途 | 下穴 | 十字 ビット | 推奨使用工具 | 入 数 |
|---|---|---|---|---|---|
| コンクリートハンガー 絶縁タイプ 3/8×6.2×31 |
コンクリート ・ブロック |
Φ5.5 | No.3 | コードレス スクリュードライバー (14.4V以上の機種)で 1,300～1,700回転 |
50×4 |
・六角高ナット ユニクロ センター止め付き（ナット雌ネジ中心に突起あり）
品 名
| 入 数
|
|---|---|
高ナットストッパー付き W3/8×14x30 |
150 |
高ナットストッパー付き W3/8×14x50 |
70 |
| 品 名 | 最大引張強度 | 試験材 | 状態 |
|---|---|---|---|
| コンクリートハンガー 絶縁タイプ 3/8×6.2×31 |
3,434N（350kgf） | コンクリート 圧縮強度33.4N／mm2 下穴:Φ5.5 ねじ込み深さ:31 ㎜ |
ビス抜け |
※安全率は使用状態により異なりますので充分に考慮してご使用下さい。
※最大引張強度は実測値です。
※許容荷重＝最大引張強度の1/4以下を目安にご使用下さい。
| 品 名 | ネジ部 | フレーム | ナットケース | ナット | ワッシャー | ボンデッドワッシャー |
|---|---|---|---|---|---|---|
| コンクリートハンガー 絶縁タイプ 3/8×6.2×31 | 鉄ラスパートシルバー | SUS 304 | 天然ゴム | 鉄三価ホワイト | SUS304 ＋ EPDMゴム |
鉄 ＋ SPCC ＋ EPDMゴム |
・熱伝導率 天然ゴム : 0.13W/m･k
・鉄 : 75.36W/m･k
・鉄の約1/580
※目安としての参考値です。保証値ではありません。
| GS ナット付きハンガー 絶縁タイプ 製品カタログ |
|---|
 |
| コンクリートハンガー 絶縁タイプ 引張試験成績書 |
|---|
 |
| コンクリートハンガー 絶縁タイプ 承認図（標準仕様書） |
|---|
|
